Wifi ESP8266 ESP-01M Wifi ESP8285 ( 2C6.3 )

Wifi ESP8266 ESP-01M Wifi ESP8285 ( 2C6.3 )

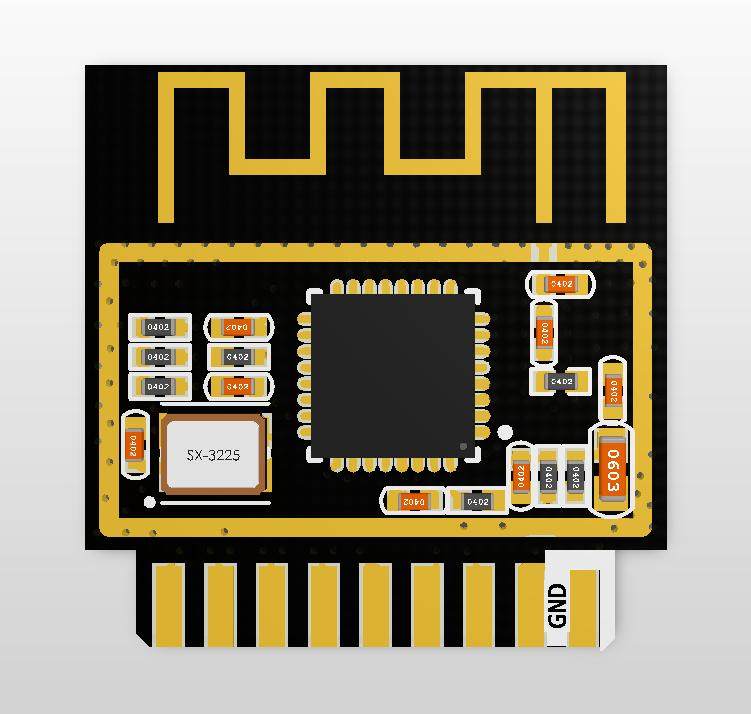

Module Wifi ESP8266 ESP-01M sử dụng lõi chip ESP8285, thế hệ tiếp theo của ESP-01 với kích thước nhỏ gọn chỉ 18x18x2,8mm, được xây dựng trong 1MByte Flash, chi phí tiết kiệm hơn, dễ dàng cài đặt để sản phẩm trở nên linh hoạt hơn, ứng dụng trong hệ thống tự động hóa, áp dụng cho quy mô lớn hơn, chi phí thấp, dễ dàng áp dụng cho các ứng dụng IoT như: Smart home, điều khiển không dây trong công nghiệp, sản phẩm đeo tay, thiết bị cảm biến vị trí không dây,...

Thông số kỹ thuật:

• Bộ xử lí 32 bit CPU năng lượng thấp
• Tốc độ xung clock lên tới 160MHz
• Bộ chuyển đổi ADC 10 bit
• Hỗ trợ các giao tiếp UART/ PWM/ GPIO/ ADC
• WiFi tích hợp đầy đủ MAC/ BB/ RF/ PA/ LNA
• Giao thức IwIP cho khối hệ thống nhúng
• Hỗ trợ các chế độ hoạt động STA/ AP/ STA+AP
• Hỗ trợ smart Config/Airkiss
• Sử dụng nhanh chóng và đơn giản bằng các tập lệnh AT
• Hỗ trợ nạp firmware từ xa (FOTA)
• SPI Flash: built-in 1MByte

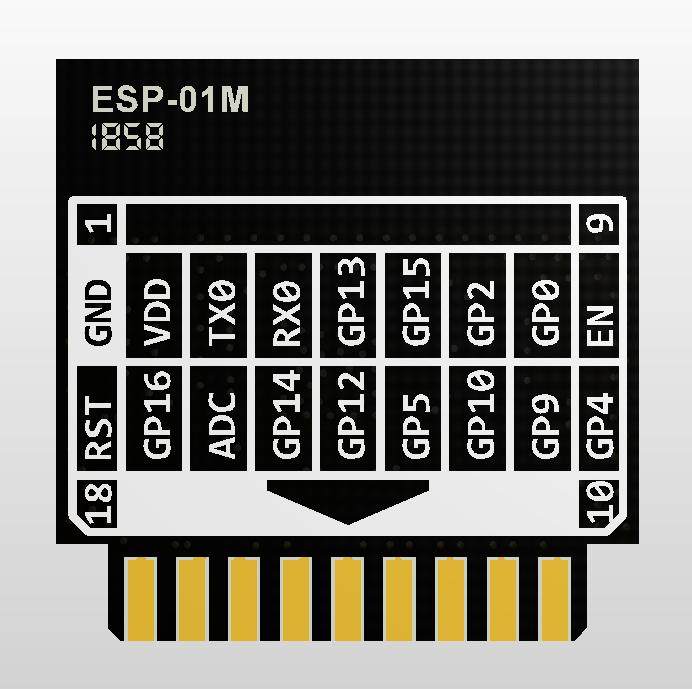

• IO PORT: 11
• Tốc độ baud của UART:300-4608000bps, mặc định là 115200
• Dải tần số: 2412-2484MHz
• Anten: PCB antenna,2dBi
• Công suất truyền tải:
  • 802.11b: 16±2 dBm (@11Mbps)
  • 802.11g: 14±2 dBm (@54Mbps)
  • 802.11n: 13±2 dBm (@HT20, MCS7)
• Tốc độ nhận dữ liệu:
  • CCK, 1 Mbps : -90dBm
  • CCK, 11 Mbps: -85dBm
  • 6 Mbps (1/2 BPSK): -88dBm
  • 54 Mbps (3/4 64-QAM): -70dBm
  • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
• Điện năng hoạt động: 3.0V ~ 3.6V dòng >300mA
  • Hoạt động: ~71mA
  • Peak: 300mA
  • Modem Sleep: ~20mA
  • Light Sleep: ~2mA
  • Deep Sleep: ~0.02mA
• Nhiệt độ hoạt động: -20 ~ 85C

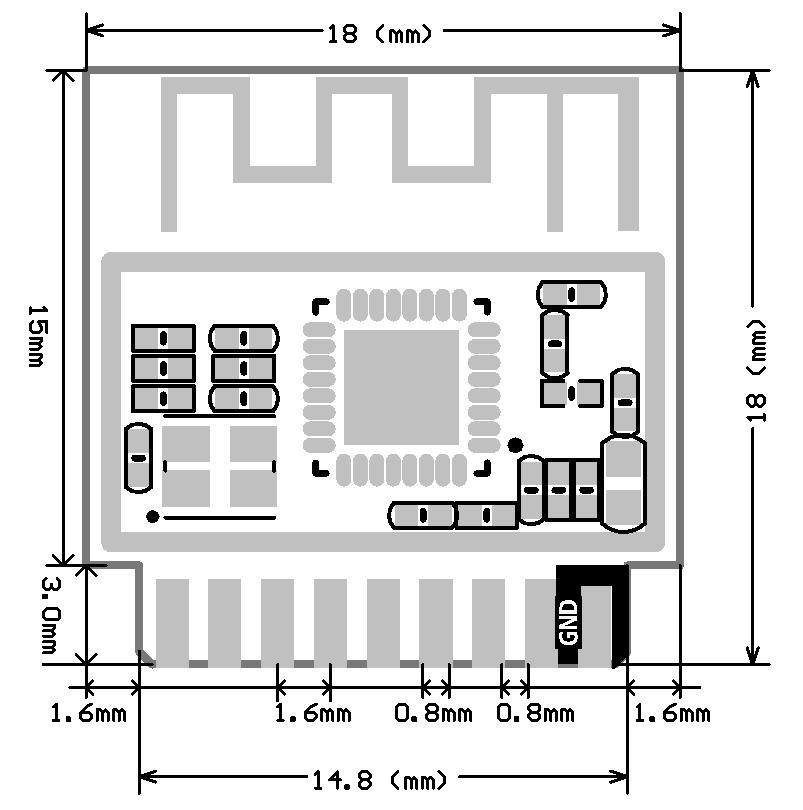

• Kích thước: 18x18x2.8mm

Ứng dụng:

• Hệ thống tự động hóa
• Áp dụng cho các sản phẩm tự động hóa quy mô lớn

datasheet ESP-01M
