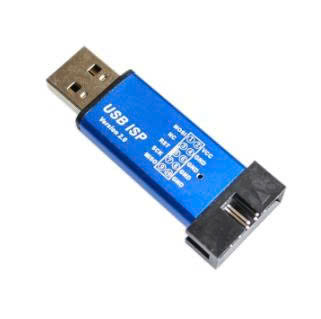

USB ISP AVR + 89S ( 8c5.3 )

Mô tả sản phẩm:

Mạch nạp USBIsp là phiên bản nạp tốc độ cao cho AVR Và 89S .. Mạch nạp chạy trên tích hợp trên WinXP,WIN7, và Win8 ( MÀU SẮC THỰC THẾ CÓ THỂ KHÁC SO VỚI MÔ TẢ )

Thông số kỹ thuật:

Mạch nạp có khả năng nạp cho các dòng:

• 8051: AT89S51, AT89S52, AT89S8252
• AVR: ATTiny12(L), ATTiny13(V), ATTiny15(L), ATTiny24(V), ATTiny25(V)
  ATTiny26(L), ATTiny2313(V), ATTiny44(V), ATTiny45(V), ATTiny84(V)
  ATTiny85(V), AT90S2313(L)AT90S2323(L), AT90S2343(L), AT90S1200(L)
  AT90S8515(L), AT90S8535(L), ATMEGA48(V), ATMEGA8(L), ATMEGA88(V),
  ATMEGA8515(L), ATMEGA8535(L), ATMEGA16(L), ATMEGA162(V)
  ATMEGA163(L), ATMEGA164(V), ATMEGA165(V), ATMEGA168(V)
  ATMEGA169(V), ATMEGA169P(V), ATMEGA32(L), ATMEGA324(V),
  ATMEGA325(V), ATMEGA3250(V), ATMEGA329(V), ATMEGA3290(V),
  ATMEGA64(L), ATMEGA640(V), ATMEGA644(V), ATMEGA645(V),
  ATMEGA6450(V), ATMEGA649(V), ATMEGA6490(V), ATMEGA128(L),
  ATMEGA1280(V), ATMEGA1281(V), ATMEGA2560(V), ATMEGA2561(V),
  AT90CAN32, AT90CAN64, AT90CAN128, AT90PWM2(B), AT90PWM3(B),

Hướng dẫn sử dụng:

Cách đấu chân trên kít như sau

• (RST)MCLR - Not Connect
• VDD - Vcc
• GND - Vss
• (MISO)PGD - Not Connect
• (SCK)PGC - SCL
• (MOSI)AUX - SDA
  Chú ý phải có trở từ 2-10k kéo lên dương nguồn ở các chân SCL và SDA.
