SIM800A GSM GPRS Module ( 7C3.1 )

355.000₫

Tình trạng             : hàng mới

Chế độ bảo hành  : bảo hành 1 tháng

Chế độ dịch vụ     : tư vấn kỹ thuật



Giới thiệu Module sim800A

Module sim800A dùng điều khiển thiết bị hoặc cảnh báo từ xa thông qua mạng di động như gọi điện, nhắn tin, GPRS.
Dễ giao tiếp với các họ vi điều khiển như Pic, 8051, AVR, Arduino…
Module Sim 800l được ứng dụng rộng rãi ngoài thực thế,các phòng thông minh, ngôi nhà thông minh, IOT…
Điều khiển module sử dụng bộ tập lệnh AT dễ dàng và tiêu thụ điện năng nhỏ phù hợp cho các đồ án hoặc dư án cần dùng Pin hoặc Acquy

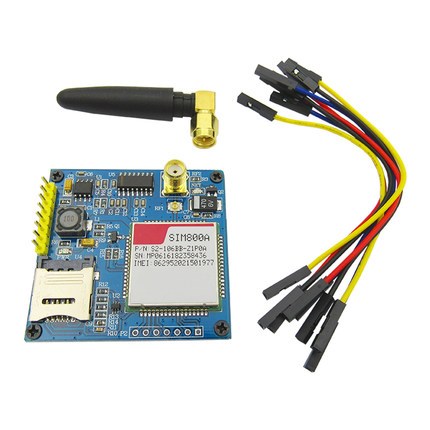

module sim800a gsm gprs

Thông số kỹ thuật Module sim800A

Datasheet Module sim800A
Chân 15
Điện áp hoạt động 5 – 18v
Dòng khi hoạt động 1A – 2A (nên chọn nguồn trên 1A)
Dòng ở chế độ chờ 10mA
Khe cắm Sim MicroSim



Chức năng các chân của module sim 800A

Header 1:

  • VCC: Nguồn dương từ 5-18VDC, lớn hơn 1A
  • GND: Mass, 0VDC.
  • EN: Mặc định nối lên cao, chức năng dùng để khởi động (Enable) hoặc dừng hoạt động (Disable) Module Sim800, nếu nếu muốn module Sim800 dừng hoạt động bạn có thể nối chân này xuống âm GND (0VDC).
  • 232R: Chân nhận tín hiệu RS232.
  • 232T: Chân truyền tín hiệu RS232
  • GND: Mass, 0VDC.
  • RXD: Kết nối với RX của MCU.
  • TXD: Kết nối với TX của MCU (Chân nhận tín hiệu TTL 3.3V).

Header 2:

  • BRXD: Thường không sử dụng, chân nhận tín hiệu, dùng để giao tiếp nạp Firmware cho Sim800, mức tín hiệu 3.3VDC.
  • BTXD: Thường không sử dụng, chân truyền tín hiệu, dùng để giao tiếp nạp Firmware cho Sim800, mức tín hiệu 3.3VDC.
  • GND: Mass, 0VDC.
  • EPN: Ngõ ra loa Speaker âm
  • EPP: Ngõ ra loa Speaker dương.
  • MICP: Ngõ vào Micro dương.
  • MICN: Ngõ vào Micro âm.

Tập lệnh AT của module sim800A cần giao tiếp vi điều khiển

Các lệnh chung

  • Lệnh: AT<CR><LF>
  • Mô tả : Kiểm tra đáp ứng của Module Sim 900A, nếu trả về OK thì Module hoạt động
  • Lệnh: ATE[x]<CR><LF>
  • Mô tả: Chế độ echo là chế độ phản hồi dữ liệu truyền đến của module Sim 900A,
    x = 1 bật chế độ echo , x = 0 tắt chế độ echo (bạn nên tắt chế độ này khi giao tiếp với vi điều khiển)
  • Lệnh: AT+IPR=[baud rate]<CR><LF>
  • Mô tả:  cài đặt tốc độ giao tiếp dữ liệu với Module Sim800C, chỉ cài được các tốc độ sau
  • baud rate :    0  (auto), 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
  • Lệnh:  AT&W<CR><LF>
  • Mô tả :  lưu lại các lệnh đã cài đặt

Các lệnh điều khiển cuộc gọi

  • Lệnh: AT+CLIP=1<CR><LF>
  • Mô tả: Hiển thị thông tin cuộc gọi đến
  • Lệnh: ATD[Số_điện_thoại];<CR><LF>
  • Mô tả: Lệnh thực hiện cuộc gọi
  • Lệnh: ATH<CR><LF>
  • Mô tả: Lệnh thực hiện kết thúc cuộc gọi , hoặc cúp máy khi có cuộc gọi đến
  • Lệnh: ATA<CR><LF>
  • Mô tả: Lệnh thực hiện chấp nhận khi có cuộc gọi đến

Các lệnh điều khiển tin nhắn

  • Lệnh: AT+CMGF=1<CR><LF>
  • Mô tả: Lệnh đưa SMS về chế độ Text , phải có lệnh này mới gửi nhận tin nhắn dạng Text
  • Lệnh: AT+CMGS=”Số_điện _thoại”<CR><LF>
  • Đợi đến khi có ký tự ‘>’ được gửi về thì đánh nối dung tin nhắn
  • Gửi mã Ctrl+Z  hay 0x1A hoặc giá trị 26 để kết thúc nội dung và gửi tin nhắn
  • Mô tả: Lệnh gửi tin nhắn
  • Lệnh: AT+CMGR=x<CR><LF>
  • x là địa chỉ tin nhắn cần đọc
  • Mô tả: Đọc một nhắn vừa gửi đến, lệnh được trả về nội dung tin nhắn, thông tin người gửi, thời gian gửi
  • Lệnh: AT+CMGDA=”DEL ALL”<CR><LF>
  • Mô tả:  Xóa toàn bộ tin nhắn trong các hộp thư
  • Lệnh: AT+CNMI=2,2<CR><LF>
  • Mô tả: Hiển thị nội dung tin nhắn ngay khi có tin nhắn đến
