Nâng áp 5V ~ 35V XL6009 50W ( 4C3.1 )

38.000₫



XL6009 400KHz 4A

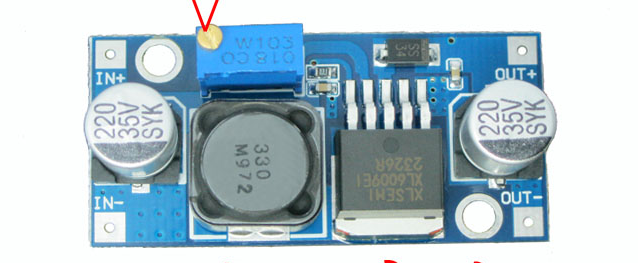

DSN6009 là mô-đun tăng hiệu suất cao (BOOST) với dòng chuyển mạch 4A. Mô-đun này sử dụng công nghệ chuyển đổi tần số cao thế hệ thứ hai của XL6009E1 làm chip lõi, vượt xa hiệu năng của LM2577 thế hệ thứ nhất. Mô-đun tăng XL6009 ít tốn kém hơn và hoạt động tốt hơn

● Điện áp đầu vào siêu rộng 3V ~ 32V, dải điện áp làm việc tối ưu là 5 ~ 32V;

● Điện áp đầu ra cực rộng 5V ~ 35V;

● Ống chuyển đổi MOSFET hiệu suất cao 4A tích hợp cho hiệu suất lên tới 94%; (Dòng LM2577 chỉ có 3)

● Tần số chuyển mạch cực cao là 400KHz, có thể đạt được kết quả rất tốt với tụ lọc công suất nhỏ. Ripple nhỏ hơn và âm lượng nhỏ hơn. (Tần số LM2577 chỉ 50KHz)

Thông số kỹ thuật:

Phạm vi đầu vào      3V ~ 32V

Phạm vi đầu ra         5V ~ 35V

Đầu vào hiện tại       4A (tối đa), không tải 18mA

Hiệu suất chuyển đổi <94% (chênh lệch áp suất càng lớn, hiệu quả càng thấp)

Chuyển đổi tần số     400KHz

Ripple đầu ra             50mV (điện áp càng cao, dòng điện càng lớn, gợn sóng càng lớn)

Nhiệt độ làm việc       -40 ° C ~ + 85 ° C

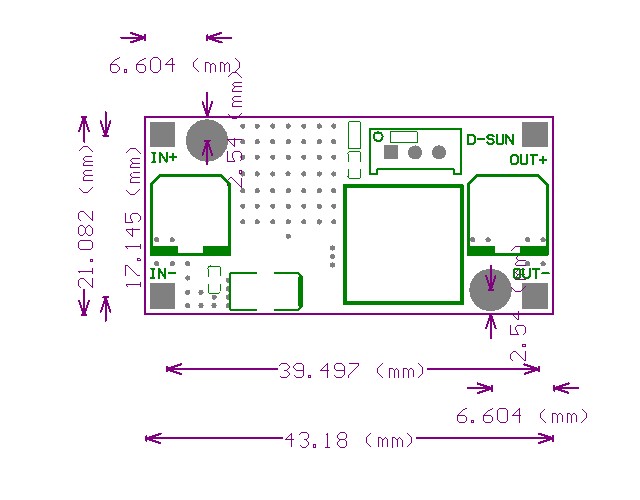

Kích thước             43mm * 21mm * 14mm (chiều dài * chiều rộng * chiều cao)
