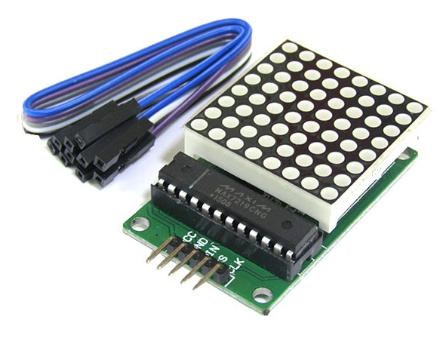

Module Điều Khiển LED MaTrix - Max7219 ( 5C2.3 )

Module led matrix 8x8 MAXX7219
Màn hình ma trận điểm là một thiết bị hiển thị chứa các điốt phát sáng được căn chỉnh theo dạng ma trận. Màn hình ma trận điểm này được sử dụng trong các ứng dụng trong đó Biểu tượng, Đồ họa, Ký tự, Bảng chữ cái, Chữ số cũng cần được hiển thị cùng nhau ở dạng tĩnh cũng như Cuộn chuyển động. Dot Matrix Display được sản xuất ở các kích thước khác nhau như 5 × 7,8 × 8,16 × 8,128 × 16, 128 × 32 và 128 × 64 trong đó các số tương ứng với các đèn LED theo hàng và cột.

Module led matrix là module tạo hiệu ứng trên led matrix qua việc điều khiển IC MAX7219. Led matrix 8x8 dùng để tạo hiệu ứng hình ảnh trên Matrix, VD: tạo chữ/ số , tạo hiệu ứng chuyển động ,…

Có 2 loại matrix là anode chung và kathode chung 2 loại này giống nhau, điểm khác duy nhất là cách cấp nguồn cho 2 loại này là ngược nhau.

IC MAX7219 chuyên dùng để điều khiển LED 7 đoạn, LED MATRIX bằng cách lập trình rồi nạp code vào IC  MAX7219. Được ứng dụng trong LED MATRIX display, panel meter ( màn hình hiển thị giá trị đo)

Tải Datasheet Tại Đây:
