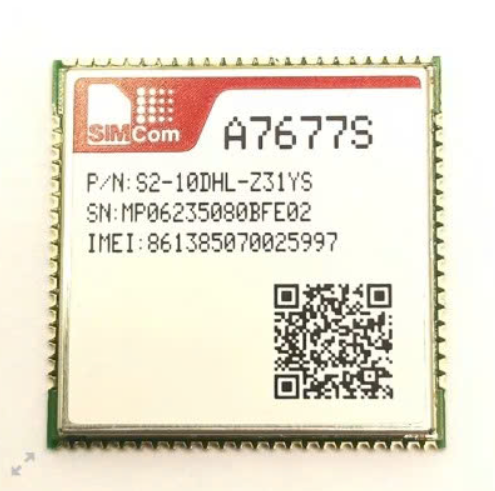

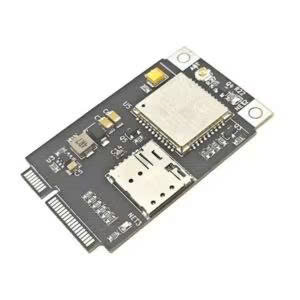

Module 4G SIMCOM A7677S SIMCOM

Tổng quan & thông số kỹ thuật

• Mã module: SIMCom A7677S (phiên bản chỉ 4G Cat‑1, LTE Cat 1bis)

• Công nghệ: LTE Cat‑1bis (tải xuống tối đa ~10 Mbps, tải lên ~5 Mbps)

• Băng tần hỗ trợ: FDD: B1/3/5/8; TDD: B34/38/39/40/41

• Các giao tiếp:

  • USB 2.0, UART, SPI, I²C, ADC, RTC (analog), NETLIGHT báo trạng thái

  • Giao tiếp USIM kép, USB_BOOT, GPIO

• Nguồn cấp: 3.4–4.2 V (pin VBAT), USB 5 V

• Kích thước: 24 × 24 × 2.4 mm – nhỏ gọn, phù hợp ứng dụng M2M/IoT

• Các tính năng bổ sung:

  • Hỗ trợ VoLTE, SMS, TCP/IP, FTP, HTTP

  • GNSS (GPS/GLONASS/BeiDou) — bản có kèm GPS

• Nhiệt độ hoạt động: –40 °C đến +85 °C

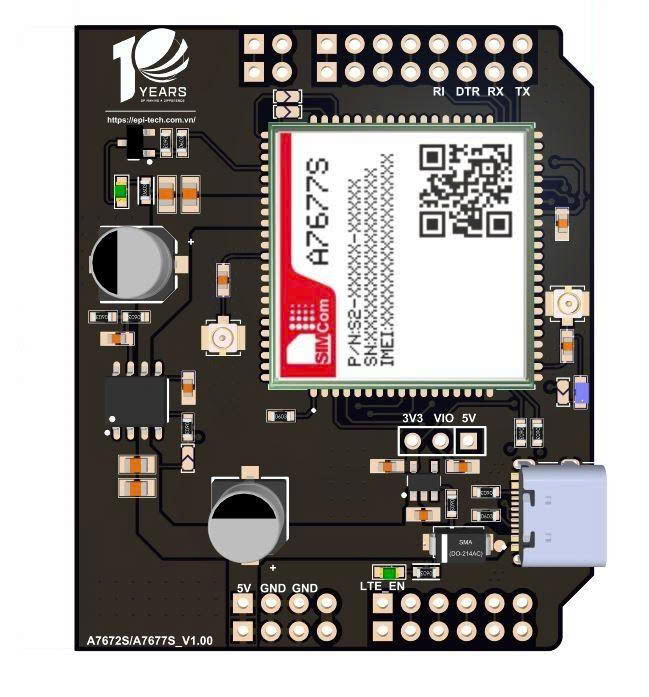

🔧 Hardware & Thiết kế

• Form factor: LCC/LGA (tổ hợp chân dán và chip), tổng ~130 chân (80 LCC + 50 LGA)

• Tài liệu hỗ trợ: Có sẵn thiết kế tham khảo (Hardware Design, bố trí chân, ví dụ mạch anten hiểu quả GNSS/LTE...) — phiên bản phần cứng V1.00 (12/09/2023)

⚡ Các thông số điện & giao tiếp chính

• SPI: 1.8 V, tốc độ đến 52 MHz

• MMC/SDIO: hỗ trợ đến 128 GB, clock 208 MHz SDR / 50 MHz DDR

• ADC: 2 kênh ADC chung (0–1.2 V) + VBAT ADC

• I²C: hai bus I²C (100/400 kHz)

• Chân trạng thái mạng: NETLIGHT để biểu thị trạng thái kết nối

📶 RF & Antenna

• Cổng RF LTE/GSM: tham chiếu về thiết kế PCB RF, impedance 50 Ω, chiều dài trace <20 mm; gợi ý dùng thêm switch RF và TVS bảo vệ

• GNSS (GPS/GLONASS/BeiDou): hỗ trợ anten chủ động với nguồn ~2.8–3 V, LNA gain ~20 dB, noise figure <1.5 dB mt-system.ru

✅ Ứng dụng

Thích hợp cho các ứng dụng như:

• Cổng IoT / router / smart metering

• Thiết bị di động, POS di động

• Thiết bị giám sát xe, telematics

• CCTV, hệ thống nhúng cần kết nối 4G + GNSS
