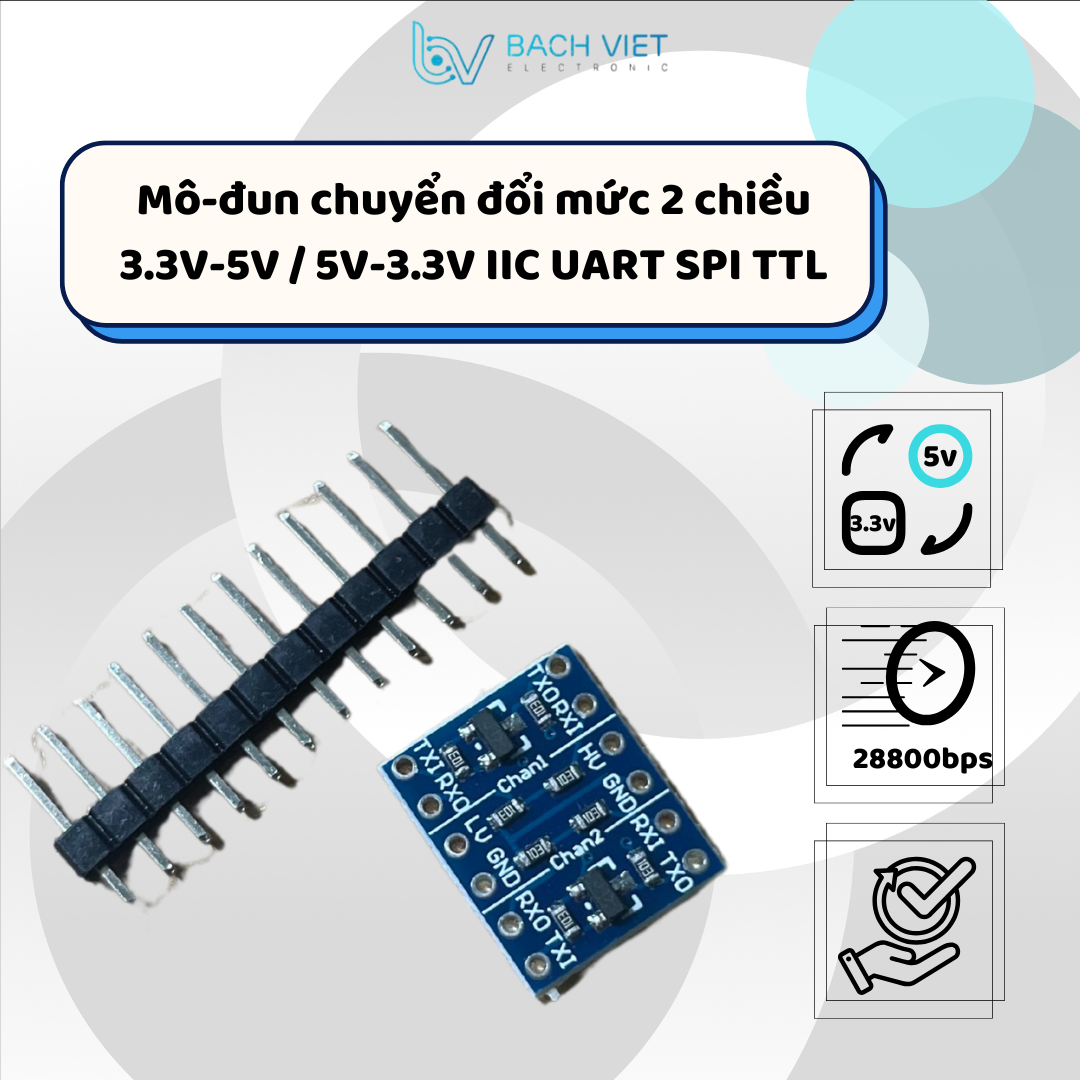

Mô-đun chuyển đổi mức 2 chiều 3.3V-5V 5V-3.3V IIC UART SPI TTL

12.000₫

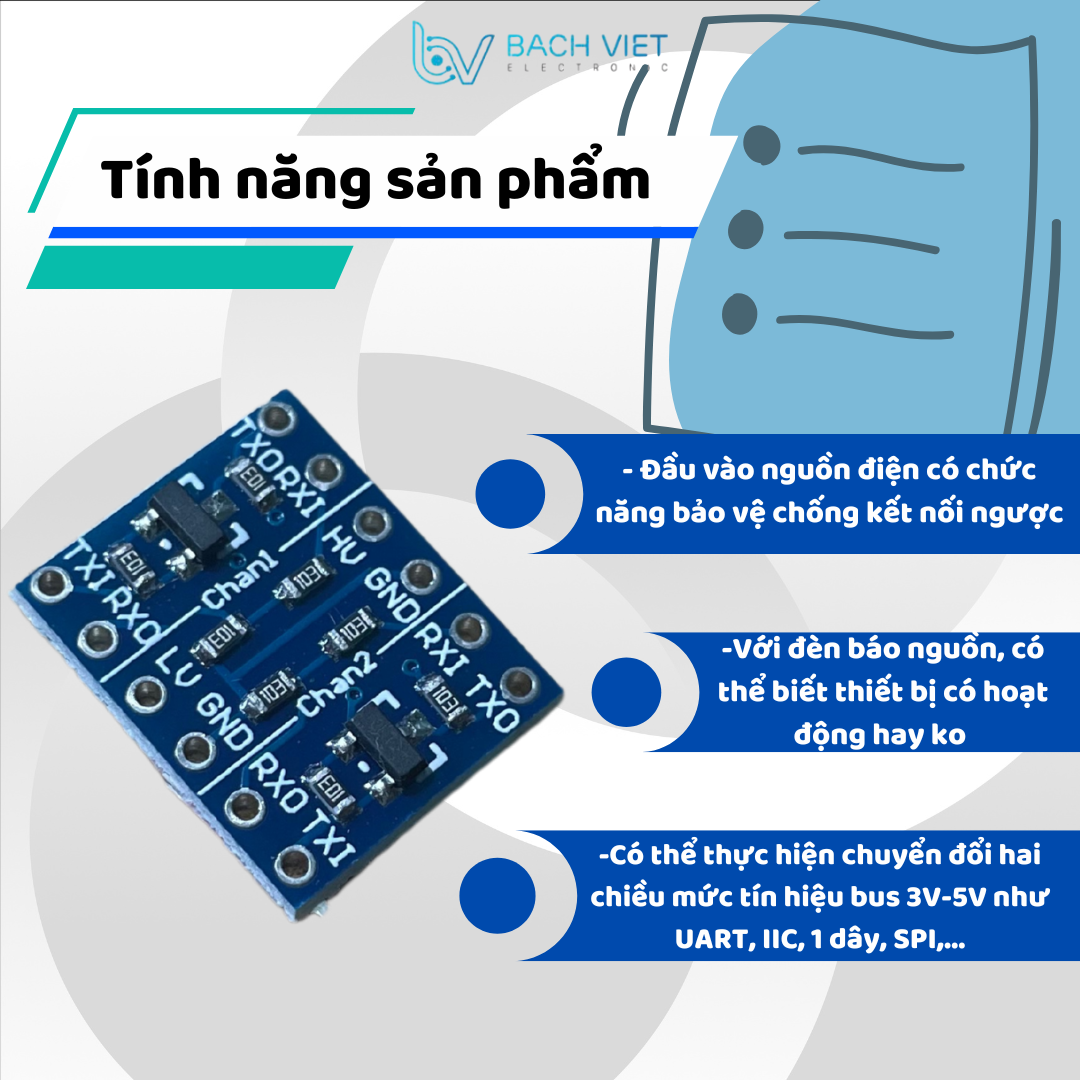

Tính năng sản phẩm

  • Đầu vào nguồn điện có chức năng bảo vệ chống kết nối ngược
  • Với đèn báo nguồn, có thể biết thiết bị có hoạt động hay ko
  • Có thể thực hiện chuyển đổi hai chiều mức tín hiệu bus 3V5V như UART, IIC, 1 dây, SPI,…

Chú ý: sp này là module chuyển đổi mức, k phải chuyển đổi nguồn

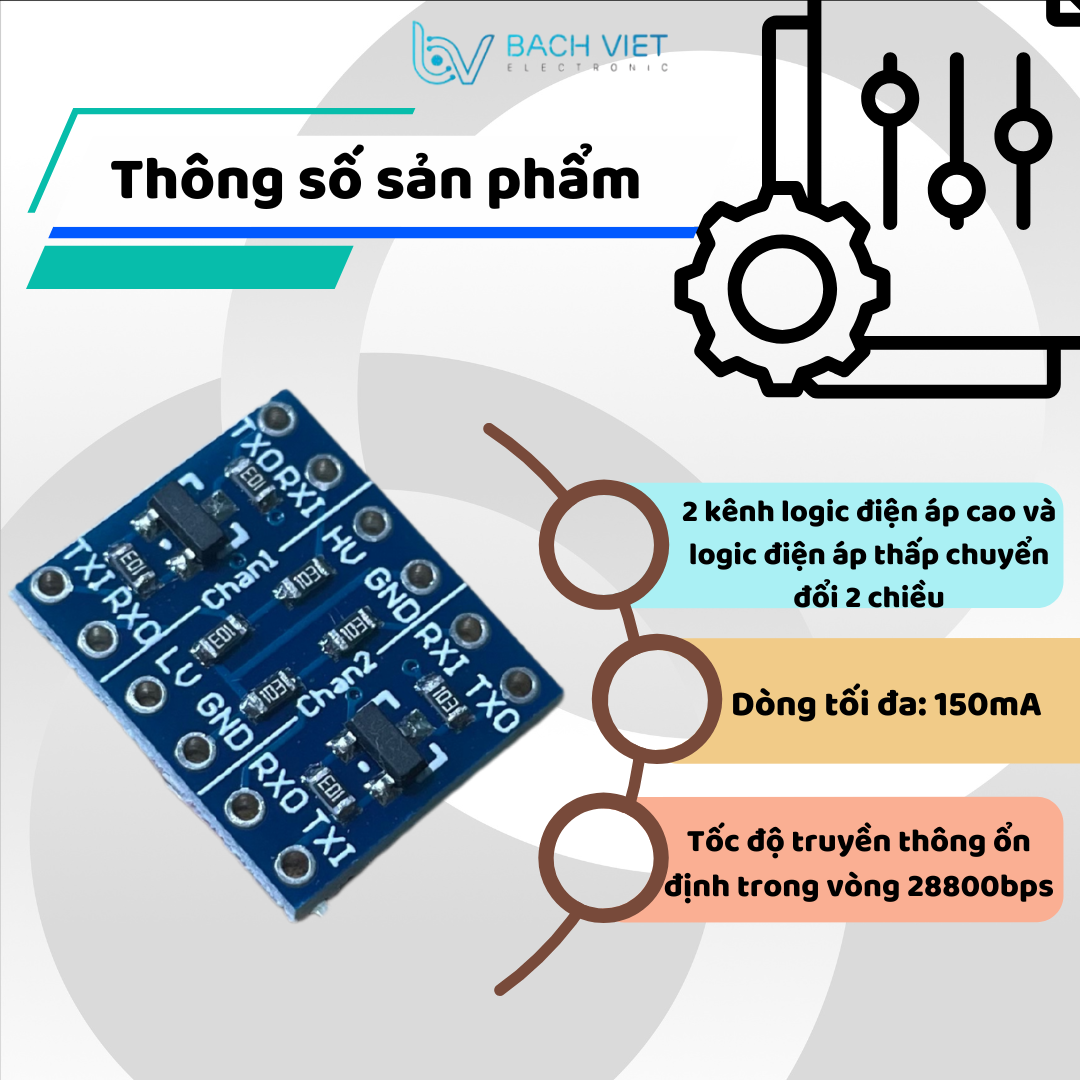

Thông số sản phẩm

  • 2 kênh logic điện áp cao và logic điện áp thấp chuyển đổi 2 chiều

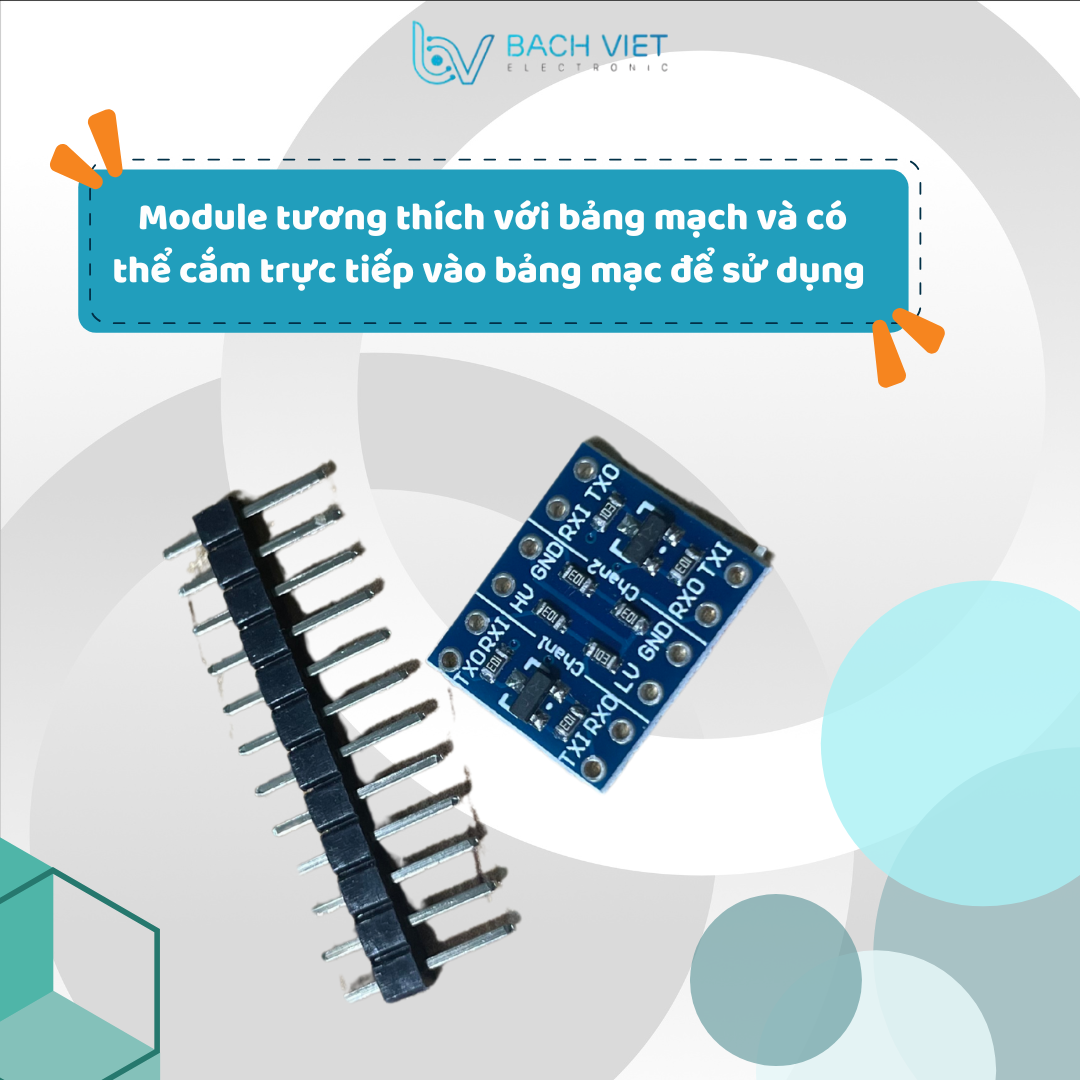

  • Module tương thích với bảng mạch và có thể cắm trực tiếp vào bảng mạc để sử dụng
  • Tóc độ truyền thông ổn định trong vòng 28800bps
  • Dòng tối đa: 150mA

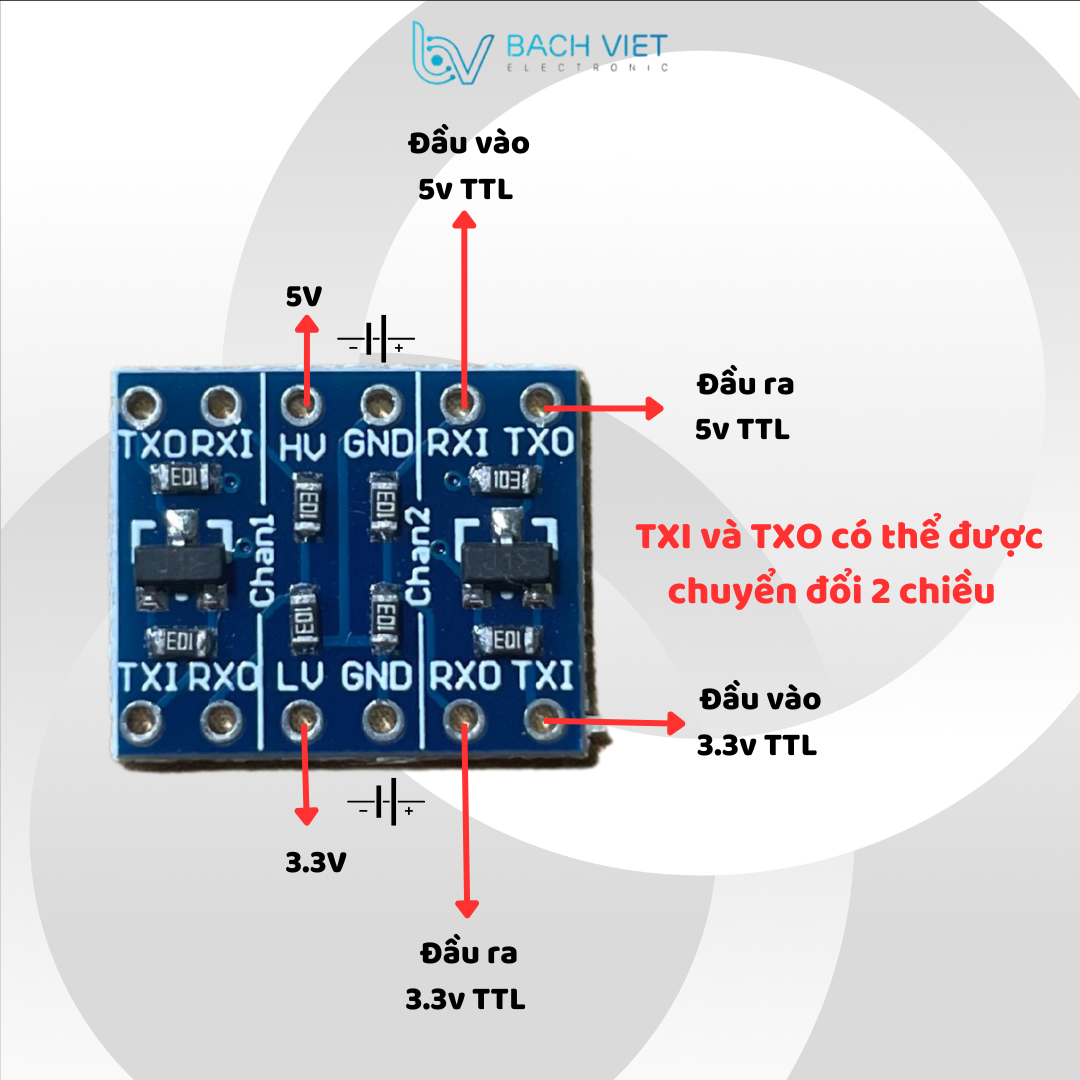

HDSD

  • HV được kết nối với nguồn điện 5V
  • LV được kết nối với nguồn điện 3.3V
  • GND – cực âm 5v TTL nguồn điện (2 nguồn điện này là chung)
  • Đầu vào RXI là 5v TTL
  • Đầu ra RXO là 3.3V TTL
  • Đầu vào và đầu ra TXI là 3.3V TTL
  • Đầu vào và đầu ra TXO là 5V TTL
  • TXI và TXO có thể được chuyển đổi 2 chiều

.
