màn hình OLED 0.96 inch I2C (7C4.1)

màn hình OLED 0.96 inch I2C (7C4.1)

75.000₫

Hết hàng

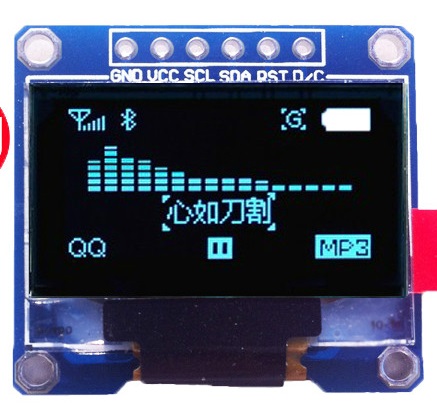

SSD1306 OLED 128X64 0.96 inch - I2C

Màn hình OLED SSD1306 với kích thước 0.96 inch, cho khả năng hiển thị hình ảnh tốt với khung hình 128x64 pixel. Ngoài ra, màn hình còn tương thích với hầu hết các vi điều khiển hiện nay thông qua giao tiếp I2C. Màn hình sử dụng driver SSD1306 cùng thiết kế nhỏ gọn sẽ giúp bạn phát triển các sản phẩm DIY hoặc các ứng dụng khác một cách nhanh chóng.

Thông số kĩ thuật

  • Driver: SSD1306
  • Tương thích với Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC,…
  • Tiêu thụ điện năng thấp: 0.08W (fullscreen)
  • Có thể điều chỉnh độ sáng và độ tương phản
  • Chuẩn giao tiếp: I2C (thông qua 2 chân SCL, SDA)
  • Điện áp hoạt động: 3V-5V DC
  • Nhiệt đô hoạt động: -30℃-70℃
  • Kích thước màn hình: 0.96 inch (128x64 pixel)
  • Kích thước module: 26.70* 19.26* 1.85mm (1.030.760.07 inch)

Hướng dẫn sử dụng cơ bản

OLED UnoX
GND GND
VCC 3V3
SDA SDA
SCL SCL
  • Mở Arduino IDE, chọn File -> Examples -> Adafruit SSD1306 -> ssd1306_128x64_i2c
  • Vào Tools chọn board:“Arduino/Genuino UNO”, port USB tương ứng và tiến hành nạp code.
  • Trường hợp nạp code nhưng không chạy, bạn có thể thay đổi địa chỉ I2C thành 0x3C hoặc 0x3D vào lệnh display.begin(SSD1306_SWITCHCAPVCC, 0x3C);

Tài liệu tham khảo
