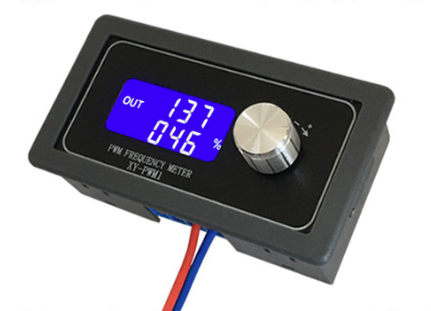

Phát tần số PWM 1HZ~150KHZ (2E4.2)

155.000₫



PWM có thể điều chỉnh chu kỳ sóng vuông và tần số xung 1HZ~150KHZ

1. Chế độ kép, chu kỳ nhiệm vụ bước 0,1% ở chế độ tốt ;

2. Tần số và chu kỳ hiển thị  LCD  tinh thể lỏng , rất rõ ràng,sử dụng điều chỉnh chiết áp , rất thuận tiện, đầu ra PWM có thể được đặt riêng tần số và chu k;

3. Với chức năng khóa để ngăn chặn hoạt động sai;

4. Dải tần số rộng và độ chính xác cao;

5. Giao tiếp nối tiếp

mô tả mô-đun

Đầu ra PWM , bạn có thể đặt tần số và chu kỳ nhiệm vụ riêng biệt;

Chế độ bình thường:

Dải tần số 1Hz ~ 150kHz  độ rộng xung chỉnh từ 000% đến 100%,với độ phân giải mỗi bước 1%

Chế độ Mịn:

Dải tần số 1HZ ~ 15KHZ  độ rộng xung chỉnh từ 00.0 ~ 100% , với độ phân giải mỗi bước 0,1%

Tần số được chia thành bốn phạm vi và được tự động chuyển đổi :

1.XXX ( không có dấu thập phân ) : Đơn vị tối thiểu là 1Hz và phạm vi giá trị là 1Hz ~ 999Hz ;

2.X.XX (dấu thập phân ở vị trí thứ trăm) Đơn vị tối thiểu là0,01Khz và phạm vi giá trị là 1,00Khz ~ 9,99Khz ;

3.XX.X ( dấu thập phân là mười ) : Đơn vị tối thiểu là 0,1Khz, phạm vi giá trị là 10,0KHz ~ 99,9KHz

4.XXX ( dấu thập phân trong mười và trăm ) : đơn vị tối thiểu là 1Khz , phạm vi giá trị là 1KHz ~ 150KHz

Ví dụ:  hiển thị tần số: 100  có nghĩa là xung đầu ra PWM 100Hz ;

                                      1,01 chỉ ra rằng PWM phát ra xung 1,01K ;

                                     54,1  đại diện cho PWM đầu ra 54.1KHz xung;

                                     1.2.4 chỉ ra rằng đầu ra PWM là xung có tần số 124KHz ;

ĐỘ rộng xung dao động từ 0 đến 100% ;

Tất cả các thông số cài đặt được lưu sau khi tắt nguồn.

Thứ hai, cài đặt tham số

Sản phẩm này điều chỉnh tần số và độ rộng xung bằng cách xoay chiết áp. Nó có thể thực hiện điều chỉnh nhanh theo tốc độ quay. Điều chỉnh mặc định độ rộng xung, nhấn nhanh để điều chỉnh tần số, nhấn giữ trong 2 giây để khóa, nhấn giữ trong5 giây để chuyển chế độ (chế độ bình thường / Chế độ mịn) , các tham số được lưu tự động sau khi cài đặt và không bị mất khi tắt nguồn.

Thông số mô-đun:

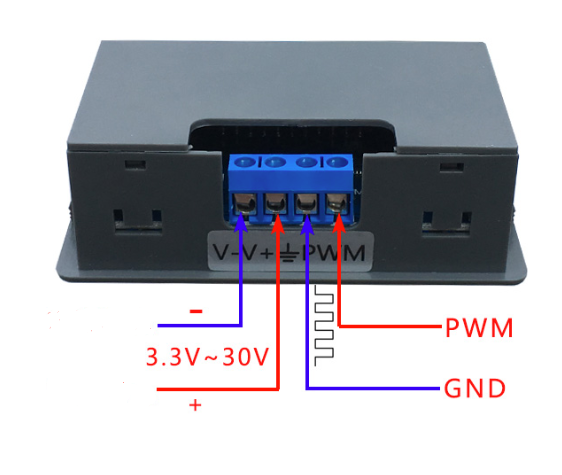

1. Điện áp làm việc: 3,3 ~ 30V ;

2. Dải tần số: chế độ bình thường 1Hz ~ 150KHz ; chế độ Mịn 1HZ ~ 15KHZ ;

3. Độ chính xác tần số: độ chính xác trong mỗi phạm vikhoảng 2% ;

4. Khả năng tải tín hiệu: dòng điện đầu ra có thể khoảng 5 ~ 30ma ;

5. Biên độ đầu ra: Biên độ PWM bằng với điện áp cung cấp;

6. Nhiệt độ môi trường: -20 ~ + 70 ° C.

7. Trọng lượng: 42g

 Phạm vi áp dụng:

1. Được sử dụng làm bộ tạo tín hiệu sóng vuông để tạo tín hiệu sóng vuông để phát triển thử nghiệm;

2. Được sử dụng để tạo tín hiệu sóng vuông điều khiển trình điều khiển động cơ;

3. Tạo xung có thể điều chỉnh để MCU sử dụng;

4. Tạo xung có thể điều chỉnh và điều khiển các mạch liên quan ( các ứng dụng như điều chỉnh tốc độ làm mờ PWM ).

1. Set the frequency of the PWM

“F101”: Set the frequency to 101 HZ (001~999)

“F1.05”: Set the frequency to 1.05 KHZ (1.00~9.99)

“F10.5”: Set the frequency to 10.5KHZ (10.0~99.9)

“F1.0.5”: Set the frequency to 105KHZ (1.0.0~1.5.0)

Note: In fine mode, the maximum frequency is 15.0Khz

2. Set the duty cycle of the PWM

Normal mode:

“DXXX”: Set the duty cycle of PWM to XXX; (001~100)

     For example, D050, set the PWM duty cycle to be 50%.

Fine mode:

"DXX.X": Set the PWM duty cycle to XX.X (00.1~100)

             For example, D20.8, setting the PWM duty cycle is 20.8%.

  3. Read the setup parameters

Send a "read" string and read the set parameters.

 4. Switch mode

MODE0 : Normal mode

MODE1 : Fine mode

Set the success to return: DOWN;

Setting failed to return: FALL.
