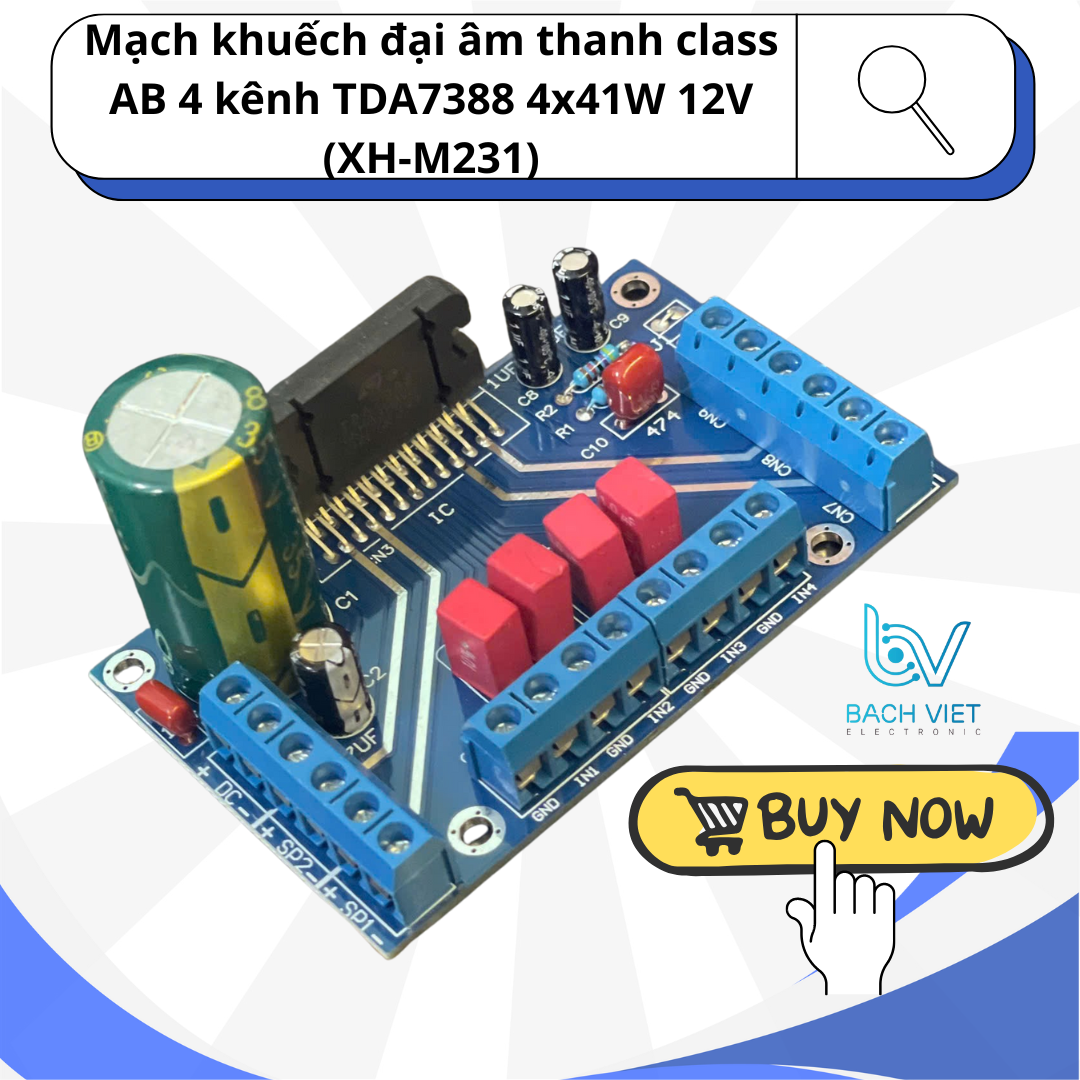

Mạch khuếch đại âm thanh class AB 4 kênh TDA7388 4x41W 12V (XH-M231) ( 2D7.2 )

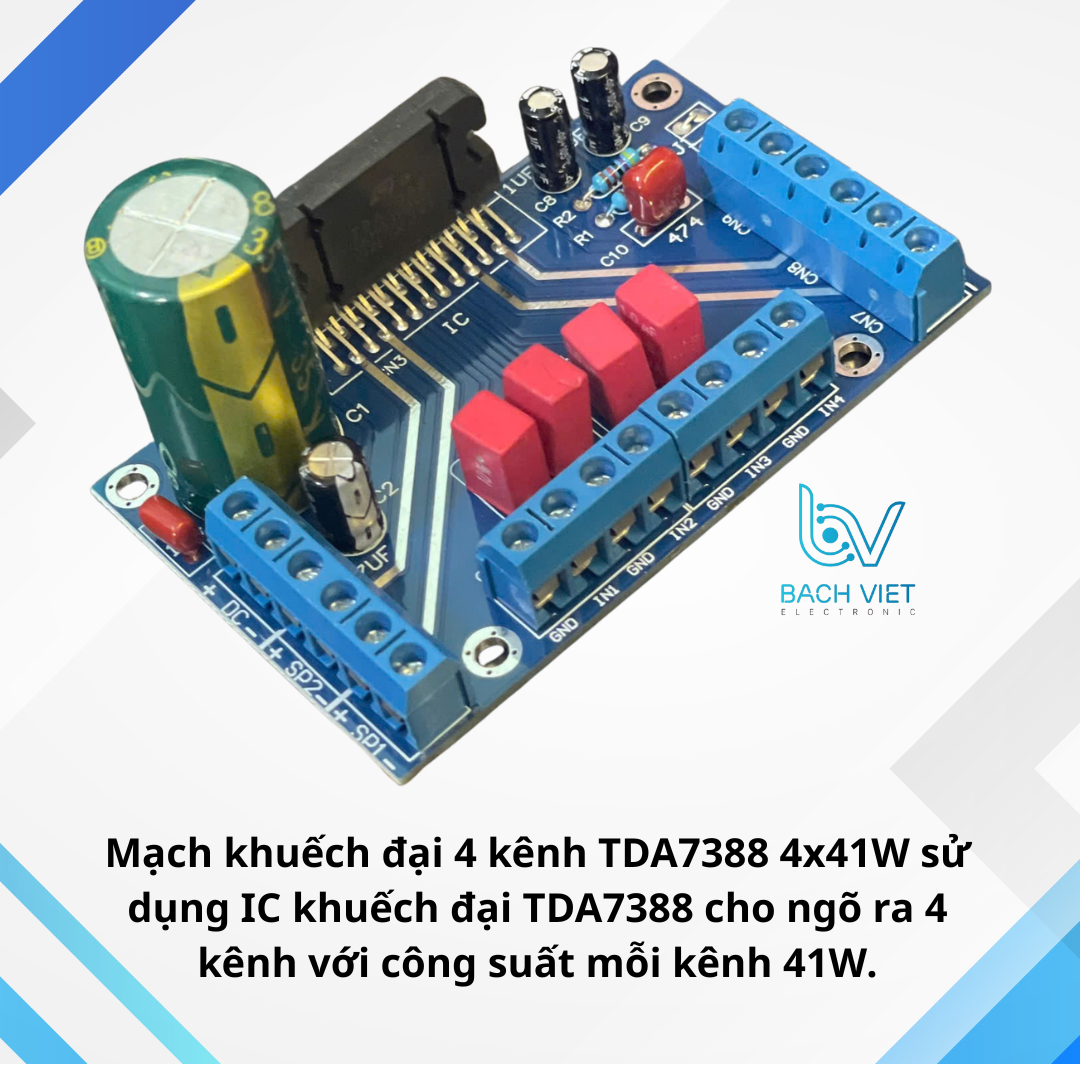

🔊 Mạch Khuếch Đại Âm Thanh 4 Kênh TDA7388 4x41W Class AB – XH-M231

✅ Thông tin sản phẩm:

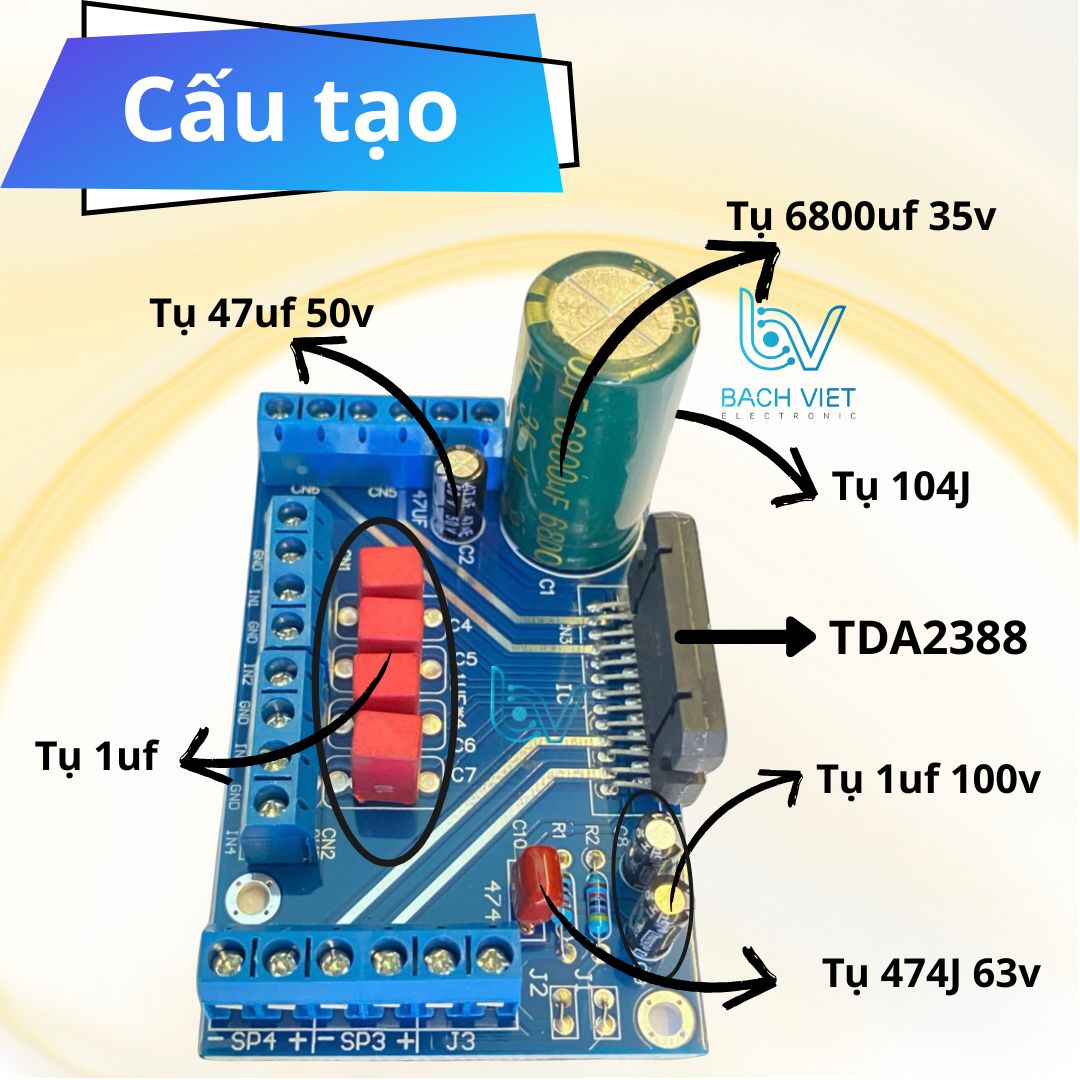

• IC chính: TDA7388 (chuẩn Class AB)

• Công suất: 4 x 41W (ở 4Ω, 14.4V DC)

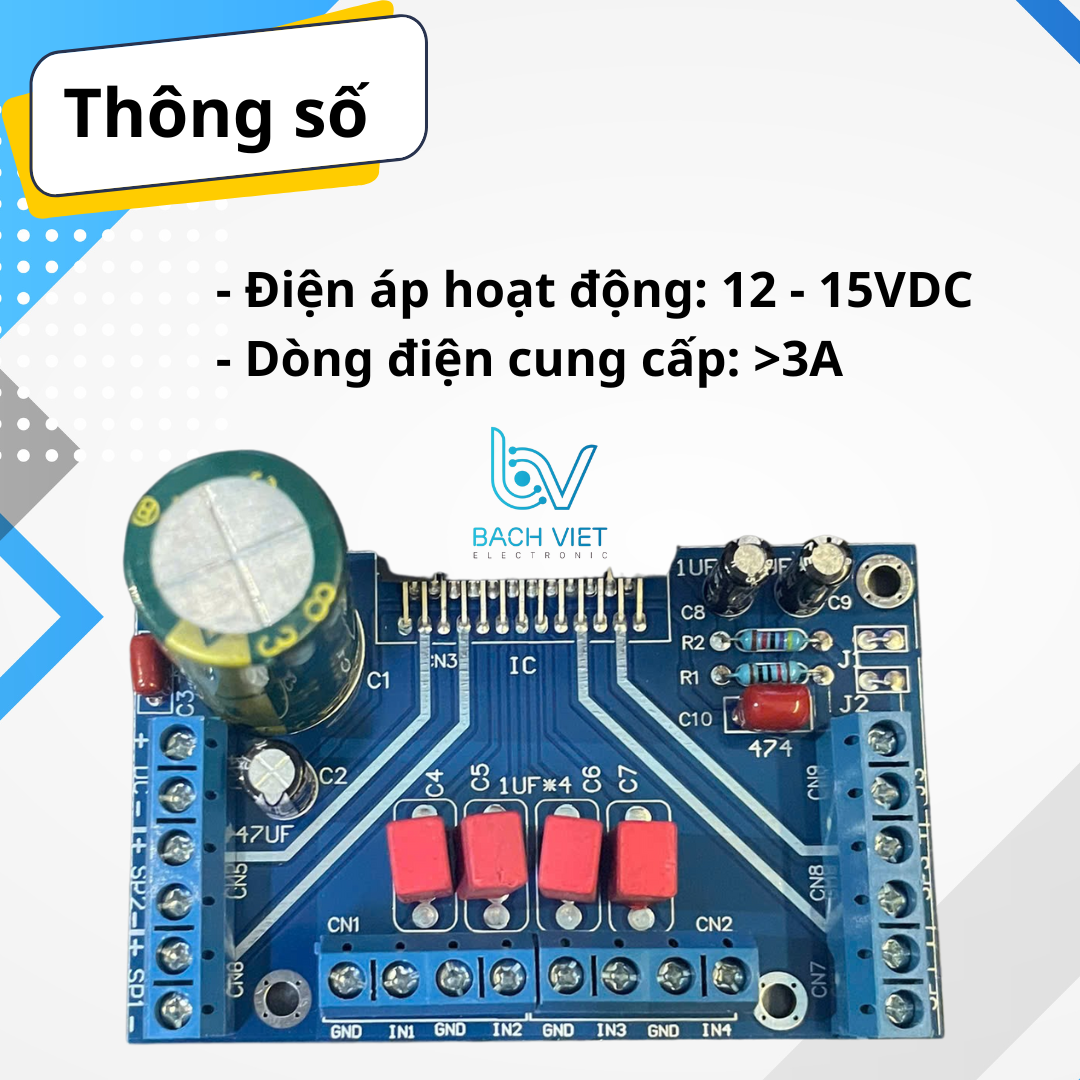

• Điện áp hoạt động: DC 9V – 15V (tối ưu 12V)

• Loại mạch: Khuếch đại âm thanh 4 kênh (stereo trái/phải kép)

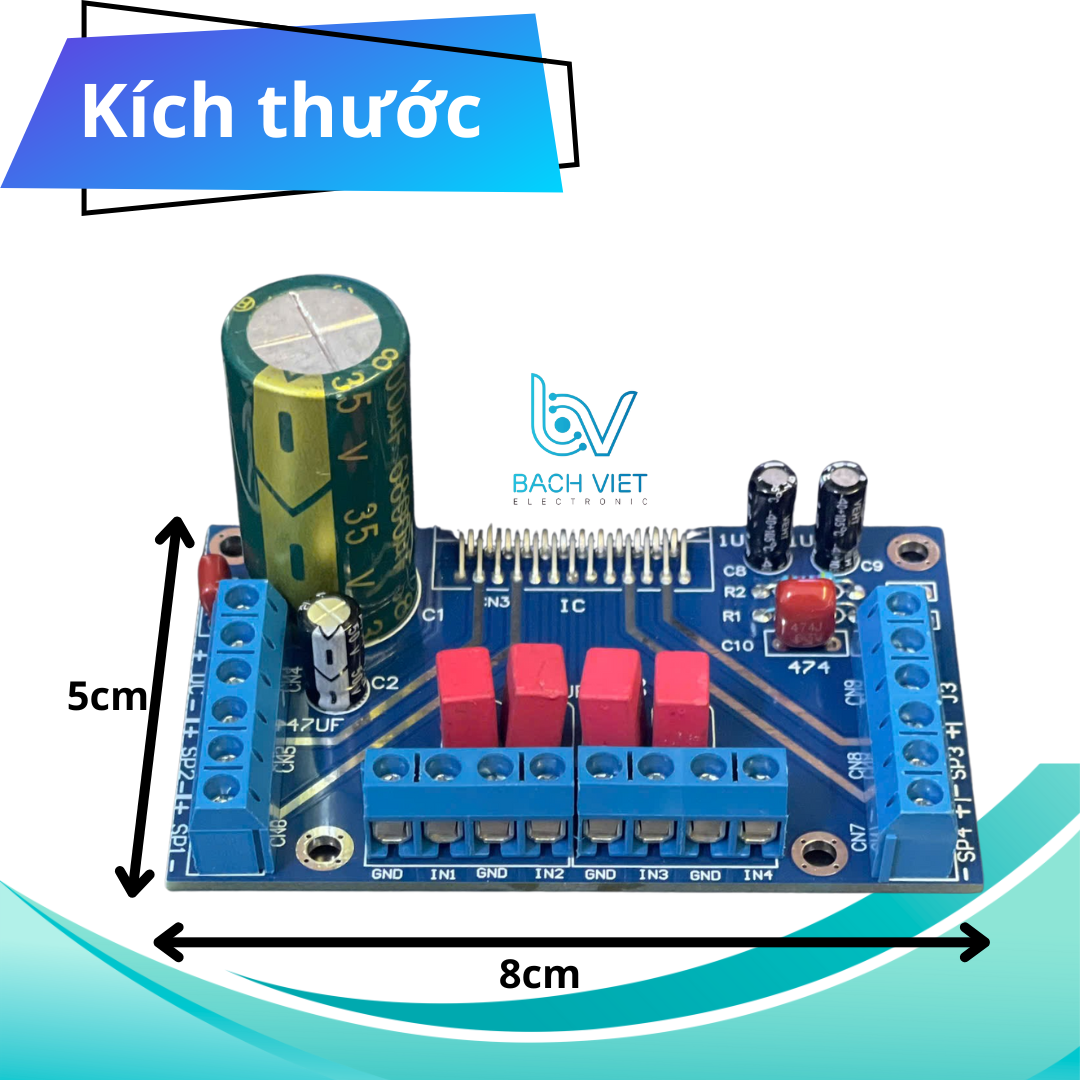

• Kích thước: 70 x 50 mm

• Tản nhiệt nhôm tích hợp

🎵 Ứng dụng:

• Lắp ráp loa DIY, ampli mini, loa xe hơi

• Thay thế mạch ampli cũ

• Tăng công suất âm thanh cho các thiết bị dùng nguồn 12V

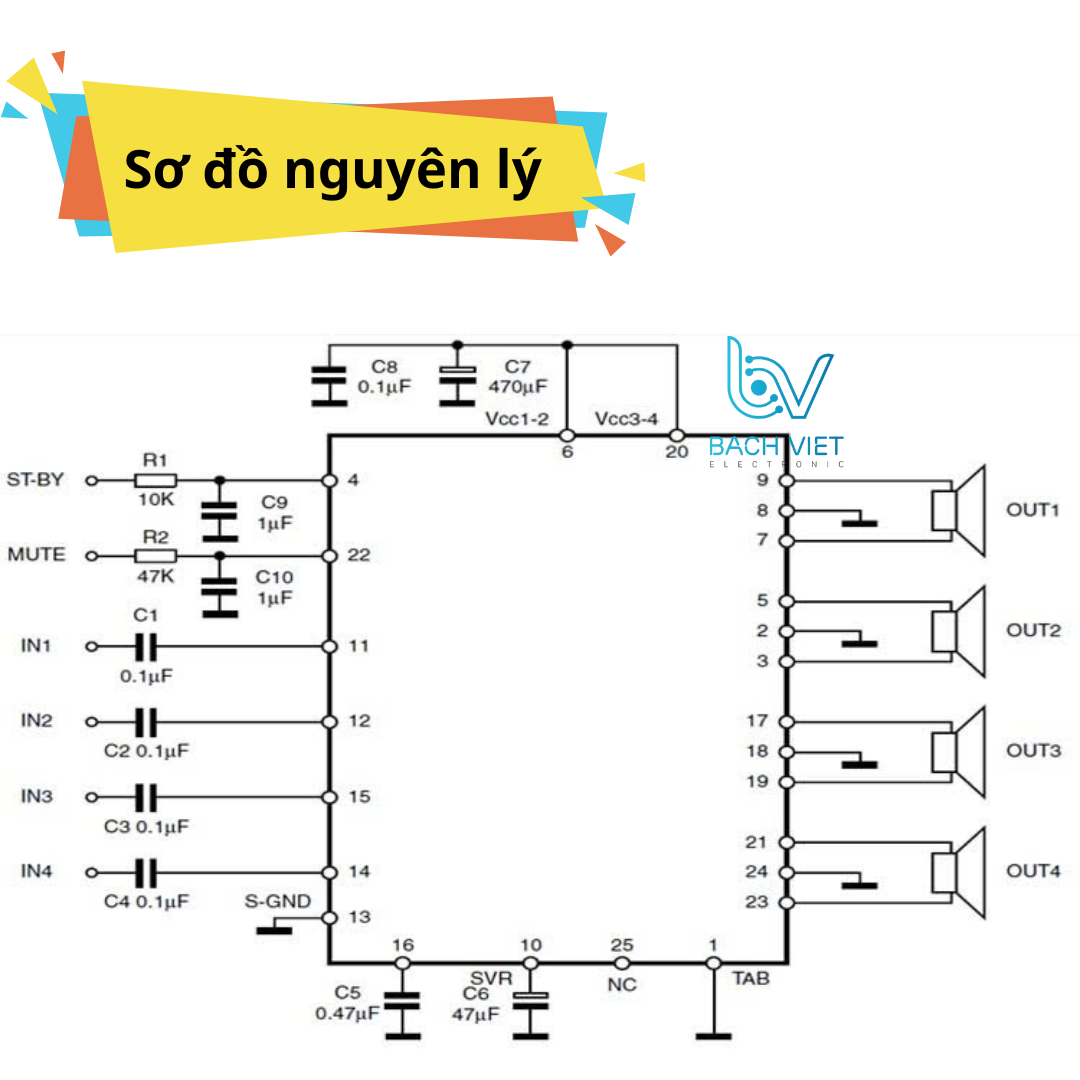

⚙️ Cách đấu nối:

• Nguồn: Cấp DC 12V vào chân VCC và GND

• Tín hiệu vào: IN1 – IN4 (dùng jack 3.5mm hoặc RCA chuyển)

• Loa ra: OUT1 – OUT4 (kết nối 4 loa độc lập trở kháng 4Ω hoặc 8Ω)

🎯 Ưu điểm nổi bật:

• IC TDA7388 cao cấp, cho âm thanh mạnh mẽ – trung thực

• Có thể chạy 2 loa stereo hoặc 4 loa độc lập

• Dễ sử dụng – đấu dây đơn giản, không cần điều chỉnh gì thêm

📦 Bộ sản phẩm gồm:

• 1 x Mạch khuếch đại âm thanh 4 kênh TDA7388 (XH-M231)

• Chưa bao gồm nguồn và jack kết nối

👉 Lưu ý:

• Nên dùng nguồn 12V – 5A để đạt công suất tối ưu

• Đảm bảo kết nối đúng loa – tránh chập tải
