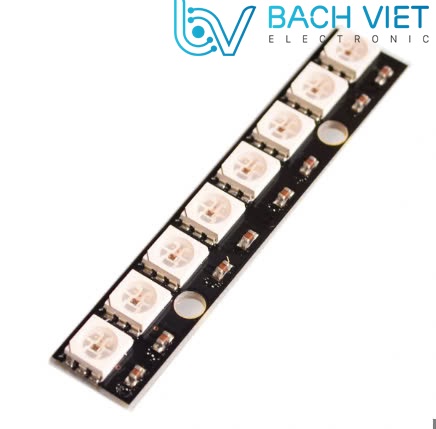

Mạch hiển thị NeoPixel 8RGB LED

THÔNG SỐ KỸ THUẬT

• IC chính: LED RGB WS2812
• Điện áp sử dụng: 4~7VDC (tốt nhất 5VDC)
• Cỡ Led: SMD 5050 Led
• Chuẩn giao tiếp: 1 wire.
• Số Led hiển thị: 8

SƠ ĐỒ CHÂN

• DI: Data In, chân đầu vào dữ liệu kết nối với Vi điều khiển.
• 5V: Chân nguồn 5VDC, có thể cấp 4~7VDC.
• GND: Chân Mass, 0VDC.
• DO: Data Out, dùng để nối tiếp tín hiệu đến các khối led khác.
• Datasheet
