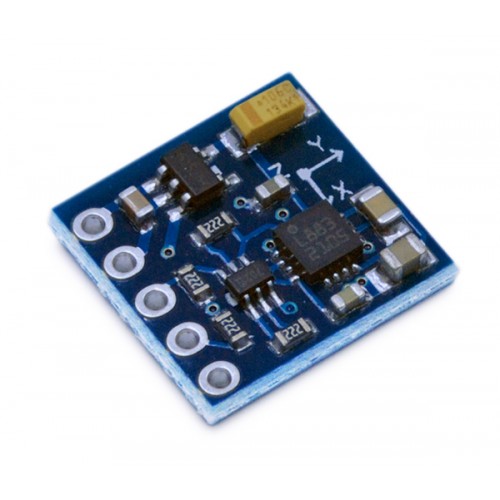

la bàn số QMC5883L GY-271 (2D11.2)

Mô tả

Module cảm biến GY-271 la bàn số QMC5883L  có kích thước nhỏ gọn sử dụng giao tiếp I2C, được dùng để đo từ trường của trái đất nhằm xác định phương hướng với độ chính xác lên đến 1 hoặc 2 độ, cảm biến có cách đo riêng biệt cho từng trục và có thể kết hợp lại để tính toán 3D.

Module cảm biến GY-271 la bàn số QMC5883L  còn có thể dùng để đo từ trường thô hoặc các nguồn từ trường mạnh hơn gần nó, cảm biến có thể cảm nhận được nguồn từ trường xung quanh nó như của nam châm hoặc điện trường, khi phát hiện được từ trường từ bên ngoài, nó có thể xác định được khoảng cách tương đối hoặc chiều đến vật phát ra từ trường đó.

1. Thông số kỹ thuật:

• Nguồn cung cấp: 3 ~ 5VDC
• Sử dụng chip: QMC5883L .
• Giao tiếp: I2C (3.3V~5V TTL).
• Size: 14mm x 13mm

2. Kết nối đến Arduino:

• Arduino GND -> QMC5883L GND
• Arduino 3.3V -> QMC5883L VCC
• Arduino A4 (SDA) -> QMC5883L SDA
• Arduino A5 (SCL) -> QMC5883L SCL

datasheet + code arduino
