CHI TIẾT SẢN PHẨM

  Mô-đun này cung cấp nguồn điện DC từ 5--26V..

  Cổng cung cấp năng lượng khác là 3,5--4,2V, phù hợp cho việc cung cấp năng lượng pin lithium.

  Debug  qua máy tính bằng module USB - TTL.

  Hai loại  cổng ăng ten SMA và ăng ten GPS và GSM. Hai bộ cổng IPX để  lắp vào hộp nhôm một cách thuận tiện để dẫn ăng-ten ra ngoài.

   1 cổng nối tiếp TTL, chức năng GPS và GSM có thể được chuyển đổi tùy ý.

  Có thể nhận biết vị trí GPS, SMS, dữ liệu và các chức năng khác, ở chế độ chờ 80MA {trung bình}.Trong chế độ sleep mức tiêu thụ điện năng khoảng 10MA.

  tích hợp cổng thoại và micrô. Nó thuộc 4 tần số và có sẵn trên toàn thế giới .

• Cổng ăng-ten GPS 1 chiều, loại SMA, có thể được kết nối với ăng-ten hoạt động (mặc định), cũng có thể được kết nối với ăng-ten thụ động
• 1 cổng ăng-ten GSM, loại SMA
• Cổng ăng-ten 1 chiều, giao diện SMA
• Bộ nguồn LDO hiệu suất cao với điện áp đầu vào 5--26V. Lưu ý rằng khi điện áp đầu vào nhỏ hơn 9V, hãy đảm bảo rằng nguồn điện có thể cung cấp 2A.Một cổng cung cấp điện đầu vào 3,5--4,2V khác (phù hợp với nguồn điện pin lithium)
• Giao diện cấp 1 TTL, tương thích hoàn hảo với hệ thống cấp 5V 3.3V 2.85V
• Giao diện USB 1 chiều, dễ dàng cập nhật firmware SIM808
• Tất cả các chân quan trọng của chip đều được ra lược đực.

Hướng dẫn sử dung :

1. Lắp thẻ SIM di động
2. Gắn ăng-ten GPS, ăng-ten GSM, ăng-ten Bluetooth (tùy chọn truy cập vào ăng-ten theo ứng dụng của bạn)
3. Khi debug bằng máy tính, vui lòng kết nối mô-đun USB-TTL, khi dùng MCU , vui lòng kết nối với cổng nối tiếp của MCU.
4. Cắm bộ chuyển đổi nguồn
5. Nhấn và giữ nút kích hoạt (khoảng 2 giây)
6. Sẵn sàng để bắt đầu sử dụng

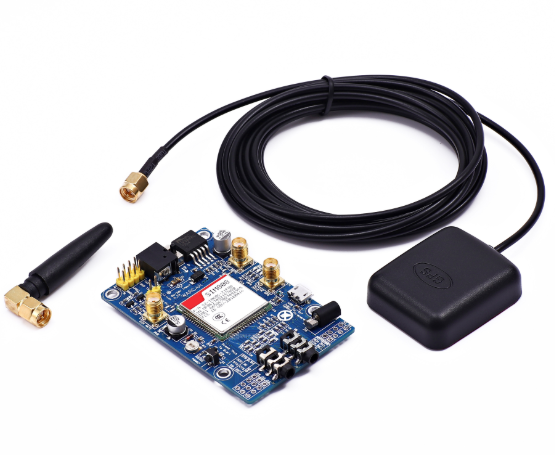

Combo :

• Bo mạch chủ SIM808  * 1
• Ăng ten GSM * 1
• Ăng ten GPS * 1
