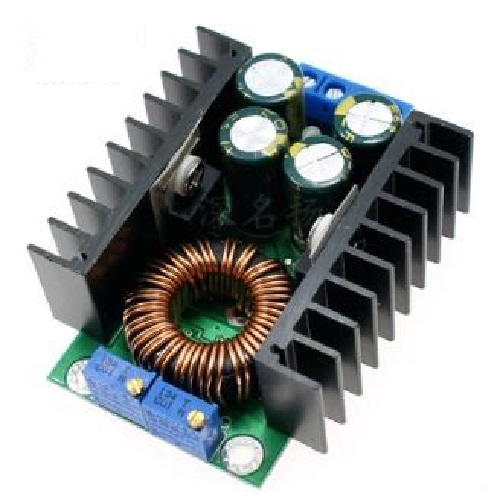

Hạ áp DC 24V-12V 8A ADJ có hạn dòng - led driver ( 7C6.2)

85.000₫

Hết hàng


CHI TIẾT SẢN PHẨM

Ứng dụng điển hình:

1. Dòng đèn cố định bằng 0,1 lần giá trị dòng không đổi (được sử dụng để xác định xem pin có đầy khi sạc không);

2. Một IC tham chiếu chuyên dụng và điện trở lấy mẫu có độ chính xác cao được sử dụng để làm cho dòng điện ổn định hơn (dòng 50 độ đến 60 độ không đổi 5A khi nhiệt độ nhỏ hơn 5%). Đặc biệt thích hợp cho trình điều khiển LED

3. Dòng đầu ra lớn và dòng đầu ra tối đa có thể đạt 12A, đáp ứng hầu hết các nhu cầu.

4.4 tụ điện tần số cao để giảm hiệu quả gợn đầu ra và cải thiện sự ổn định hoạt động

5. Thiết kế tản nhiệt đôi, Diode Schottky tản nhiệt độc lập, tản nhiệt tốt

6. Lõi lắt-silicon-nhôm kích thước lớn được sử dụng để cải thiện hiệu quả làm việc, và dây đôi bằng đồng nguyên chất được sử dụng để giảm nhiệt và nâng cao hiệu quả.

7. chiết áp vi chỉnh,dùng điều chỉnh điện áp cao và điều chỉnh dòng điện chính xác, ổn định tốt.

8. Điện trở lấy mẫu chuyên dụng Độ chính xác lấy mẫu hiện tại cao, độ ổn định tốt và nhiệt độ thấp

9. Đèn báo hai màu, trạng thái làm việc

10. Điện áp và dòng điện đều có thể điều chỉnh, và nguồn điện có thể điều chỉnh tốt. Dòng điện 12A lớn và nguồn điện đủ.



Thông số mô-đun

Phạm vi ứng dụng: ổ đĩa điện liên tục LED công suất cao, sạc pin lithium , sạc pin 4V, 6V, 12V, 14V, 24V, sạc pin niken-cadmium niken (pin), pin mặt trời, tua bin gió

Điện áp đầu vào: 7-32V (không có dòng điện không đổi 5-32V),Điện áp đỉnh lên đến 40V

Điện áp đầu ra: (1) liên tục điều chỉnh (0,8-28V)

            (2) Đầu ra cố định (được chọn tùy ý trong khoảng 0,8-28V)

Dòng điện đầu ra: tối đa 12A (dòng điện đầu ra ổn định 8-9A) (nhiệt độ tản nhiệt không vượt quá 65 độ nên cần thêm quạt làm mát, từ 24 đến 12 V 6A trở xuống, môi trường thường không cần quạt)

Phạm vi dòng không đổi: 0,2-12A (có thể điều chỉnh)

Vi trở chỉnh dòng: giá trị dòng không đổi * (0,1), dòng điện được liên kết với giá trị dòng không đổi, ví dụ, giá trị dòng không đổi là 3A và dòng điều chỉnh được đặt thành 0,1 lần của dòng không đổi (0,1 * 3A = 0,3A). Khi giá trị hiện tại được điều chỉnh thành 2A, dòng đèn là 0,1 lần dòng không đổi (0,1 * 2A = 0,2A).

Chênh lệch điện áp thấp nhất: 1V

Công suất đầu ra: Công suất tối đa khoảng 300W. Nếu nhiệt độ vượt quá 65 độ, vui lòng thêm quạt.

Hiệu suất chuyển đổi: lên tới khoảng 95% (điện áp đầu ra càng cao thì hiệu quả càng cao)

Tần số làm việc: 300KHZ (tần số mới nhất 180KHZ)

Đầu vào 24V đầu ra gợn sóng 5A 5A khoảng 50mV (không có tiếng ồn)

Nhiệt độ hoạt động: Cấp công nghiệp (-40 ° C đến +85 ° C)

Dòng không tải: điển hình 20mA (24V đến 12V)

Tốc độ điều chỉnh tải: ± 1% (điện áp không đổi)

Tỷ lệ điều chỉnh điện áp: ± 1%

Độ chính xác và nhiệt độ hiện tại không đổi: Trong thử nghiệm thực tế, nhiệt độ trên mô-đun thay đổi từ 25 độ đến 60 độ và giá trị hiện tại không đổi thay đổi dưới 5% (giá trị hiện tại không đổi 5A)

Tốc độ phản hồi động: 5% 200uS

Hướng điều chỉnh chiết áp: theo chiều kim đồng hồ (tăng), ngược chiều kim đồng hồ (giảm) gần với chiết áp đầu vào để điều chỉnh điện áp (CV), gần chiết áp đầu ra cho quy định hiện tại (CC)

Đèn báo: Đèn chỉ báo hai màu, đèn chỉ thị màu đỏ trong khi sạc, đèn báo hoàn thành sạc có màu xanh lá cây (không tải là màu xanh lá cây) Đèn báo không có dòng không đổi có màu đỏ.

Bảo vệ ngắn mạch đầu ra: Có, dòng không đổi (giá trị dòng không đổi hiện tại được đặt)

Bảo vệ kết nối ngược đầu vào: không có,

Đầu ra ngăn chặn dòng chảy ngược: không có.

Phương pháp nối dây: khối đầu cuối



Sạc pin Cách sử dụng:

1. Xác định điện áp đầy và dòng sạc của pin sạc bạn cần, điện áp đầu vào của mô-đun;

2. Điều chỉnh vi trở  điện áp không đổi

3. Sử dụng đồng hồ đo dùng 10A để đo dòng ngắn mạch đầu ra và điều chỉnh chiết áp dòng để làm cho dòng điện đầu ra đạt giá trị dòng sạc được xác định trước;

4. Điều chỉnh thiết bị định vị điện áp không đổi để làm cho điện áp đầu ra đạt đến điện áp phao;

5. Kết nối pin và cố gắng sạc.

(1, 2, 3, 4 bước được kết nối với nguồn điện của mô-đun và đầu ra không được kết nối với pin.)

Driver cho LED Cách sử dụng:

1. Xác định dòng điện hoạt động và điện áp hoạt động tối đa mà bạn cần để điều khiển đèn LED;

2. Điều chỉnh bộ định vị điện áp không đổi và điều chỉnh điện áp đầu ra khoảng 5V.

3. Sử dụng đồng hồ đo dòng max 10A để đo dòng ngắn mạch đầu ra và điều chỉnh chiết áp dòng không đổi để làm cho dòng đầu ra đạt đến dòng hoạt động LED được xác định trước;

4. Điều chỉnh chiết áp để điện áp không đổi để làm cho điện áp đầu ra đạt đến điện áp làm việc tối đa của đèn LED;

5. Kết nối đèn LED và kiểm tra máy.

(1, 2, 3, 4 bước được kết nối với nguồn điện của mô-đun và đầu ra không được kết nối với đèn LED.)
