CHI TIẾT SẢN PHẨM

Sử dụng RTC  IC-DS3231 hoặc Epson RX8025T
Tóm tắt:

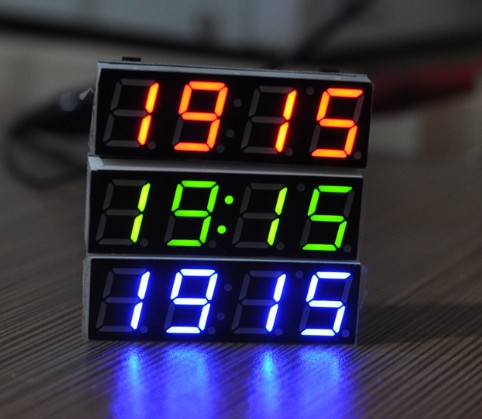

Mô-đun đồng hồ điện tử, hiển thị thời gian, nhiệt kế, vôn kế ba loại trong-một, bằng cách sử IC DS3231 với độ chính xác thời gian cao và ổn định, đầu dò nhiệt độ ngoài. Điện áp cung cấp rộng, hỗ trợ 5 ~ 30V DC.
Thông số sản phẩm:
1, việc cung cấp điện áp: DC5.0 ~ 30V
2, nhiệt độ đo: -40 đến 120 độ, độ phân giải 0,1 độ.
3,Vôn kế phạm vi : DC5 ~ 30V

Chức năng và sử dụng:

 Thứ tự điều chỉnh

Giờ=>phút=>ngày=>tháng=>năm =>hiệu chỉnh sai số điện áp [Uc: xx]=>hiệu chỉnh sai số  nhiệt độ1[Ac:xx]=> hiệu chỉnh sai số  nhiệt độ2[AC:xx]=>chọn các chức năng tự động chuyển[dd:xx]=>thời gian chuyển giữa các chức năng[DF:xx]=>thiết lập thời gian tự động tắt hoặc sang led tự động[AL:xx]

Trong trạng thái hiển thị ban đầu, nhấn phím menu , lần này led "phút" bắt đầu nhấp nháy, bấm phím tăng để chỉnh trong  phạm vi điều chỉnh 00-59.Sau đó nhấn phím “menu”, led "giờ" bắt đầu nhấp nháy,  bấm phím tang để điều chỉnh 00-23. Sau đó nhấn phím “menu” ,led "ngày" nhấp nháy , nhấn một  để tang để điều chỉnh 1-31.

Sau đó nhấn phím “menu” và led "tháng" bắt đầu nhấp nháy, nhấn nút để điều chỉnh 1-12.

Sau đó nhấn phím “menu” và led "năm" bắt đầu nhấp nháy, nhấn nút “tang ” để điều chỉnh phạm vi 2012-2049.

Sau đó nhấn phím “menu” để vào điều chỉnh offset  điện áp [X. Xu], đơn vị là 0.1V

Sau đó nhấn phím “menu” để vào điều chỉnh offset  nhiệt độ 1 [Ac: xx], xx là giá trị hiệu chỉnh,

Sau đó nhấn phím “menu” để vào điều chỉnh offset  nhiệt độ 2 [AC: xx],xx của một giá trị hiệu chỉnh

Sau đó nhấn phím “menu”  lần nữa để cài đặt chế độ hiển thị các chức năng trong mỗi chu kỳ,Nhấn nút ‘”tang” để thay đổi giá trị: (dd: 0) Thời gian + T0 + T1 + điện áp, (dd: 1) Thời gian + T0 + T1, (dd : 2) thời gian T0 + điện áp, (dd: 3) thời gian + điện áp.

Sau đó nhấn phím “menu”  để vào cài đặt khoảng thời gian hiển thị giữa các chức năng dF, bấm vào nút “tăng”để thay đổi giá trị giá trị càng cao thì khoảng dừng giữa mỗi chức năng càng lâu. Đừng đặt DF =0 , nếu không mà hình sẽ tắt hết.

Sau đó nhấn phím “menu”  để  nhập điều chỉnh độ sáng tự động, AL:1 hoạt động, AL: 0 không hoạt động. Cuối cùng, nhấn vào nút  “menu”  để lưu tất cả các giá trị thiết lập, và trở về màn hình bình thường.

Lưu ý : nếu thoát ra khỏi menu mà led không hiển thị tuần tự các chức năng như đã cài đặt thì nhấn giữ phím “tăng” trong vòng vài giây
