Công tắc điều khiển thời gian TIMER 16A 12V /220V

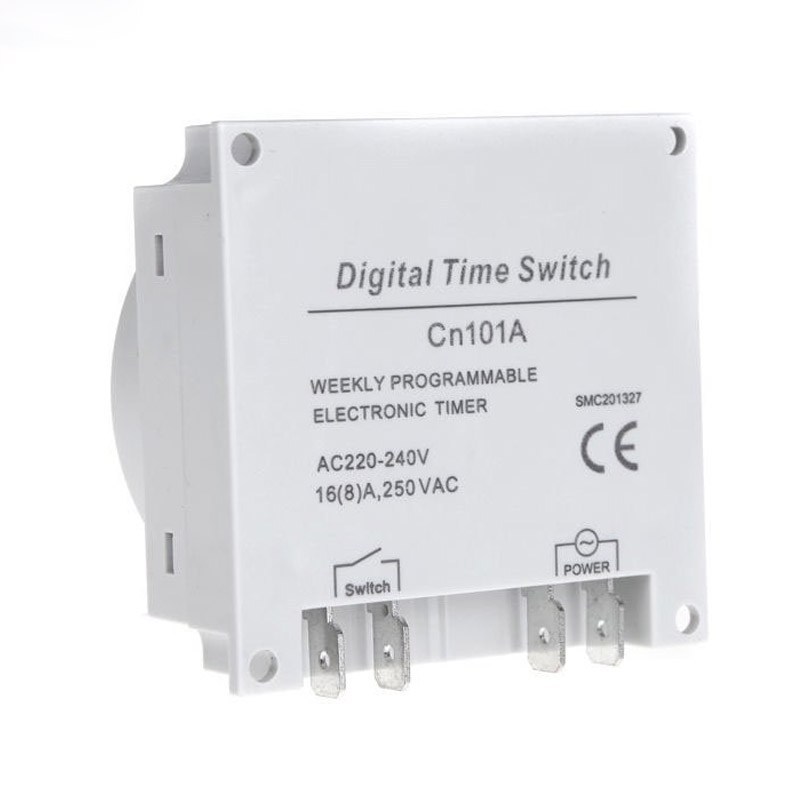

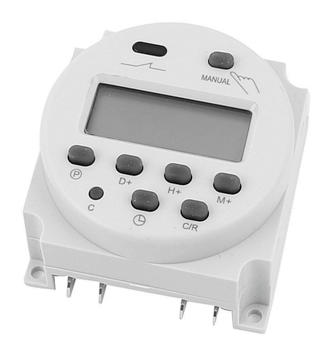

CN101A là công tắc điều khiển thời gian hẹn giờ điện tử thông minh có khả năng bật tắt 17 lần trong ngày. Ngoài ra chiếc timer này còn có khả năng lập lệnh để bật tắt liên tục theo ngày hoặc theo tuần tùy ý của người sử dụng. Công tắc hẹn giờ CN101A có thiết kế dạng tròn, module có chân bắt vít, giúp bắt và gắn thiết bị lên cách bảng công tắc, tủ rack hay máng cáp. Phía trên thiết bị được thiết kế hình tròn, có màn hình hiển thị thông báo và một hệ thống nút bấm bằng cao su. Hệ thống nút này sẽ cho phép chúng ta thiết lập sản phẩm hẹn giờ theo đúng ý của mình.

Có thể sử dụng công tắc CN101A ở đa dạng vị trí và nhiều trường hợp khác nhau như: sử dụng để bật tắt các máy bơm nước, máy oxy cho bể cá, bình nước nóng lạnh…nói chung công tắc CN101A có thể tương thích để bật tắt tất cả các thiết bị điện trong ngôi nhà của bạn.

Các thông số kỹ thuật của Công tắc điều khiển thời gian

-Điện áp làm việc: 220V / 50-60Hz

-Điện áp tùy chỉnh: 12V, 24V, 36V, 48V, 110, 380V / 50-60Hz

-Đầu ra điều khiển DC : 16A (trực tiếp), cũng có thể mở rộng để điều khiển

-số lượng sử dụng : 16 công tắc (ngày / Tuần)

-Thời gian cài đặt: 1 phút đến 168 giờ

-Sai số thời gian: 1s / 24h

-Bộ nhớ khi mất điện: 180 ngày (tích hợp pin sạc 1.2V)

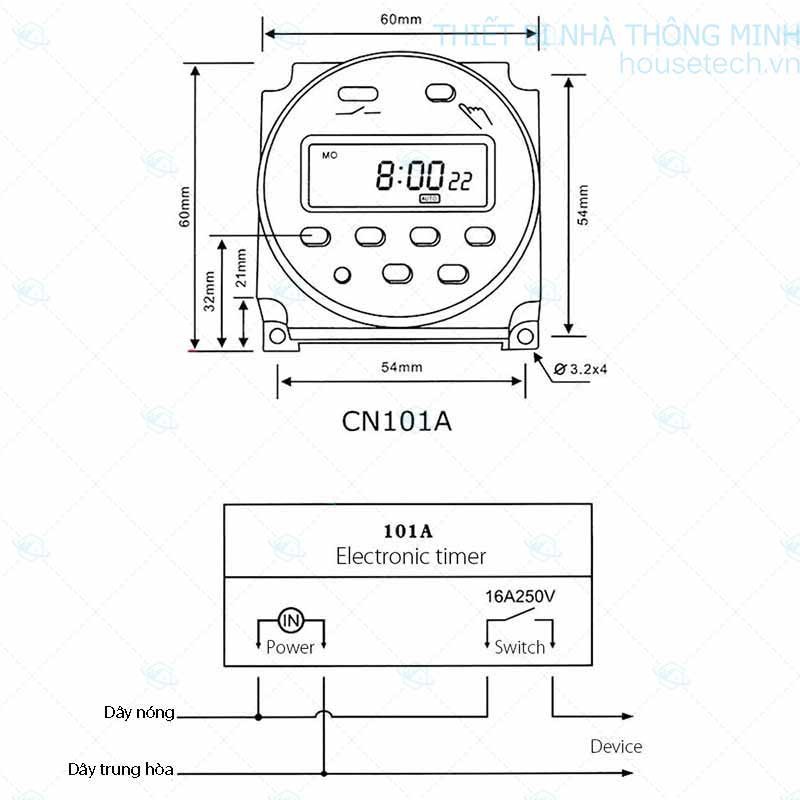

-Kích thước: 60x60x32mm

-Số lần bật tắt : 17 ON/OFF

-Màn hình hiển thị : LCD

-Minimum Interval : 1 phút

-Nhiệt độ hoạt động : -10~+40°C

Phương thức lắp đặt: vít, đầu nối kết nối (có thể là 72x72mm với vỏ Panel lắp)
Ứng dụng sản phẩm: hộp đèn quảng cáo, thiết bị phát thanh truyền hình và các thiết bị điện khác, vv ...

Cách hẹn giờ như sau:

- Giữ nút reset (C) để cài đặt lại toàn bộ

- Giữ nút Clock và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút

- Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON)

- Nhấn nút H+/M+: Cài đặt giờ/phút

- Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…

- Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF)

- Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút

- Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+

- Làm tương tự như thế đến 17 OFF

- Sau khi cài đặt xong ấn Clock để thoát ra ngoài

- Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,17 ON, 17 OFF

   Chọn chế độ cho CN101A:

Sau khi cài đặt xong, nhấn MANUAL (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho CN101A

Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:

ON: Ngõ ra luôn có điện

Auto: Ngõ ra ON – OFF theo thời gian đã hẹn

OFF: Ngõ ra luôn không có điện
