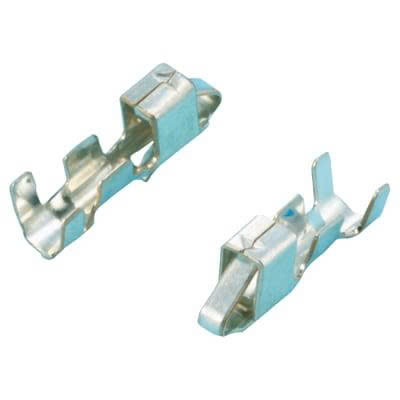

Chân pin SYM-001T-P0.6N JST

1.500₫



🔧 Thông số kỹ thuật chính

  • Thiết kế: Chân cáp cái (pin), dạng crimp (ép dây), dùng cho housing RCY/SM (wire-to-wire)

  • Vật liệu: Lõi bằng phosphor bronze; mạ thiếc (tin-plated)

  • Khả năng đấu dây:

    • Dải dây: 22–28 AWG (tương đương 0.08–0.33 mm²)

    • Đường kính cách điện gợi ý: 1.2–1.8 mm

  • Thông số điện:

    • Dòng tối đa: 3 A

    • Điện áp chịu đựng tối đa: 250 VAC/DC

    • Điện trở tiếp xúc tối đa: ~20 mΩ

  • Nhiệt độ làm việc: –25 °C đến +85 °C

  • Pitch phù hợp: dùng với housing pitch 2.5 mm (RCY hoặc SM series)

  • Xuất xứ: Chính hãng JST, mã SYM‑001T‑P0.6(N) – active – stock từ 8500 pcs/cuộn

🧩 Ứng dụng & Lắp ráp

  • Dùng cho các kết nối dây‑dây (wire-to-wire), ví dụ dây nối giữa module RF – điện – logic.

  • Thường đi cùng hood/housing RCY/SM; sử dụng máy hoặc kìm crimp chuyên dụng để đảm bảo chất lượng tiếp xúc.

  • Dòng tối đa 3 A phù hợp với hầu hết tín hiệu hoặc nguồn vỏ nhỏ.

📥 Tìm kiếm & Tài liệu

  • Datasheet/PDF kỹ thuật có thể tải trên Digikey hoặc TME (xem hết thông số chi tiết)

  • Có sẵn footprint cho SMT variant (EDA từ Arrow) nhưng chân này crimp nên không cần PCB footprint


✅ Tóm tắt nhanh

Tiêu chí Thông số
Kiểu Crimp pin (male)
Series phù hợp RCY / SM (pitch 2.5 mm)
Wire 22–28 AWG (0.08–0.33 mm²)
Dòng chịu được 3 A
Điện áp chịu được 250 V
Nhiệt độ –25 °C đến +85 °C
