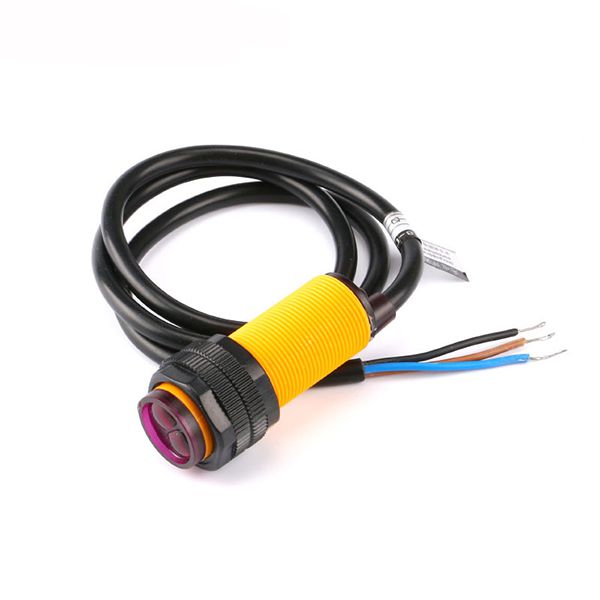

Cảm biến quang E18-D80NK 3-80cm

Cảm biến vật cản hồng ngoại E18-D80NK dùng ánh sáng hồng ngoại để xác định khoảng cách tới vật cản cho độ phản hồi nhanh và rất ít nhiễu do sử dụng mắt nhận và phát tia hồng ngoại theo tần số riêng biệt. Cảm biến có thể chỉnh khoảng cách báo mong muốn thông qua biến trở, ngõ ra cảm biến ở dạng cực thu hở nên cần thêm 1 trở treo lên nguồn ở chân Tín hiệu khi sử dụng.

Thông số kỹ thuật:

• Nguồn điện cung cấp: 5VDC.
• Khoảng cách phát hiện: 3 ~ 80cm.
• Có thể điều chỉnh khoảng cách qua biến trở.
• Dòng kích ngõ ra: 300mA.
• Ngõ ra dạng NPN cực thu hở giúp tùy biến được điện áp ngõ ra, trở treo lên áp bao nhiêu sẽ tạo thành điện áp ngõ ra bấy nhiêu.
• Chất liệu sản phẩm: nhựa.
• Có led hiển thị ngõ ra màu đỏ.
• Kích thước: 1.8cm (D) x 7.0cm (L).

Sơ đồ chân:

1. Màu nâu: VCC, nguồn dương 5VDC.
2. Màu xanh dương: GND, nguồn âm 0VDC
3. Màu đen: Chân tín hiệu ngõ ra cực thu hở NPN, cần phải có trở kéo để tạo thành mức cao.

Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.
