CHI TIẾT SẢN PHẨM

THÔNG SỐ KĨ THUẬT

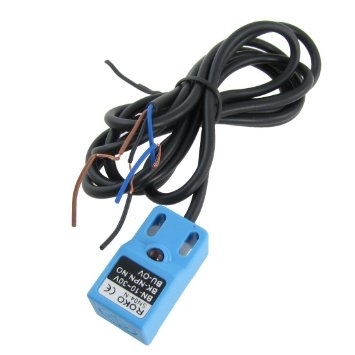

• Model: SN04-N.
• Loại Dây: DC 3 dây.
• Kích thước: 18 x 18 x35mm.
• Trạng thái Output: NPN thường mở gồm 3 dây.
• Điện áp hoạt động: 6-36VDC.
• Dòng hoạt động: 200 – 300mA.
• Phát hiện khoảng cách: 4mm.
• Đối tượng phát hiện: Kim loại.
• Tần số chuyển đổi: 200Hz.
• Vật liệu: Nhựa ABS.
• Độ dài dây: 1.2 m

SƠ ĐỒ CHÂN

Nâu: VCC 5 – 36VDC.
Đen: Tín hiệu ra.
Xanh dương: GND – 0VDC.

Lưu ý: Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.
