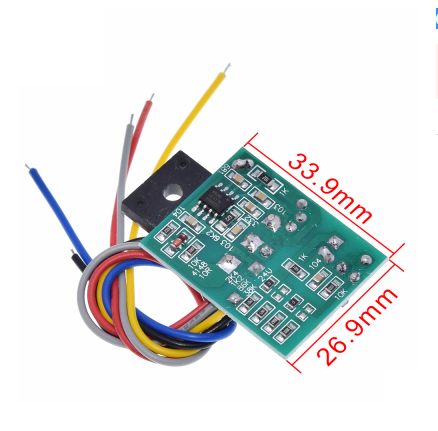

Bo nguồn đa năng CA-901 5 dây (8C7.3)

 Mô-đun LCD chuyển đổi TV đa năng 46 inch

Bạn có thể sử dụng mạch thay thế cho các loại nguồn xung xử dụng các loại IC nguồn sau

1.203D6.230D6 NCP1203D60R2G 203X6

2.LD7552BPS LD7552BN LD7575PS LD7576GS LD7522 LD7523

3.OB2268.OB2269

4.3842.3843.3844.3845

5.EA1530.EA1532 TEA1507 TEA1522

6.DAP8A DAP08

7.1200AP40 1200AP60 1200AP100 1203P60 1203P100

8.FAN7601.FAN7530 FA5511 FAN6961 FA5500

9.L6562D.DM0365R 5H0165R DM0365R 0665 0265

10.NCP1271 NCP1270 NCP1653

11.2AS01.2BS01 FSQ100

12.SG6961 SG6841 SG6842 SG5841

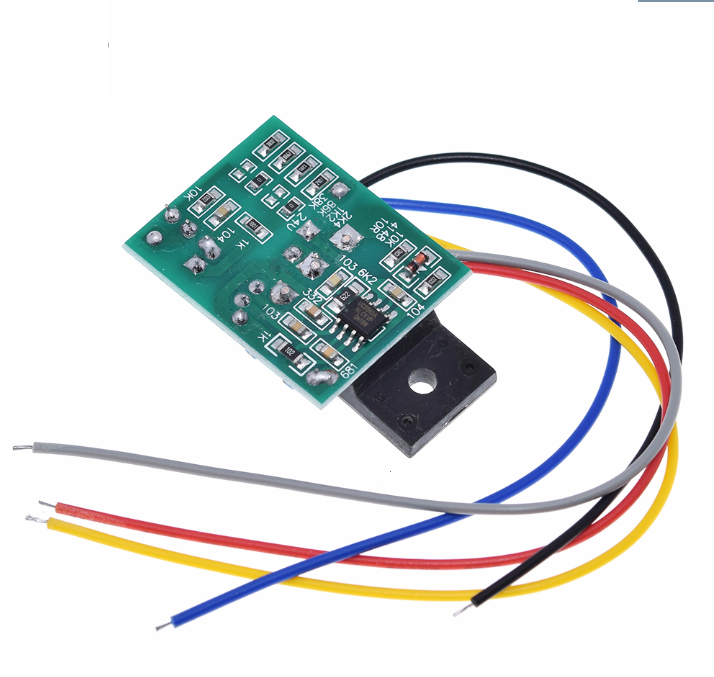

Các chân của mạch nguồn đa năng 5 dây

1 Dây Vàng: Nối vào Chân D của mosfet của bộ nguồn gốc

2 Dây màu hồng hoặc đen : kết nối vào GND, cực âm của tụ lọc nguồn 300V

3 dây đỏ: VCC, cung cấp nguồn cho module 5 dây lấy sau tụ lọc hồi tiếp nguồn vầ sao cho có điện áp 12-18V.

4 dây  trắng: FB, chân phản hồi về

5 dây xanh lá cây: nối vào nguồn +300v DC hoặc cực dương của tụ lọc nguồn chính
