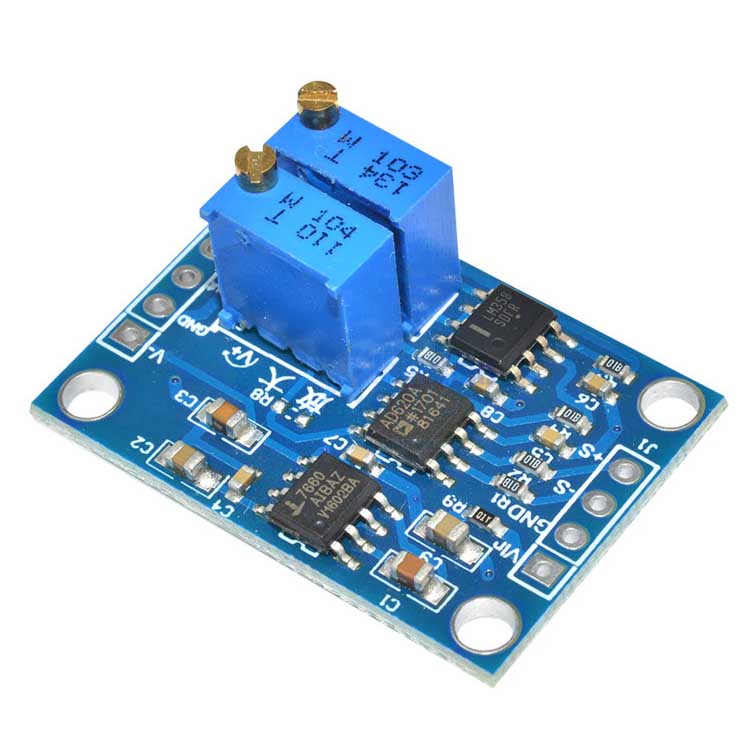

AD620 Mạch Khuếch Đại Điện Áp microvolts ( 2D3.2)

110.000₫



Nguồn  : 3-12VDC,

phạm vi khuếch đại: 1.5-1000 lần

  • Điện áp vào: 3-12VDC
  • Phạm vi khuếch đại: 1.5-1000 lần
  • Tín hiệu điện áp vào: 100uV - 300mV
  • Tín hiệu điện áp ra: ± (Vin-2V)
  • Kích thước: 32x22 mm

Sử dụng AD620 như bộ khuếch đại chính có thể khuếch đại microvolts mV. Phóng đại : 1 .5 -10.000 lần, có thể điều chỉnh. Độ chính xác cao, bù thấp, và tuyến tính tốt hơn. Điều chỉnh 0 để cải thiện độ chính xác. Có thể được sử dụng để khuếch đại mô hình AC, DC.

Thông số kĩ thuật :

: Phạm vi đầu vào rộng Sản phẩm này sử dụng AD620 để khuếch đại và có thể khuếch đại microvolts và millivolts. So với LM58 trên thị trường , nó có độ chính xác khuếch đại cao và tuyến tính tốt. Phạm vi đầu ra điện áp tối đa là ± 10V .

: Độ phóng đại  Chiết áp được sử dụng để khuếch đại tín hiệu đầu vào. Độ phóng đại lên tới 1000 lần và chỉ có thể được điều chỉnh bằng chiết áp.

3 : Điểm 0 có thể điều chỉnh Điều chỉnh điểm   0 bằng chiết áp 0, cải thiện độ chính xác và sẽ không có hiện tượng trôi không để đáp ứng nhu cầu của khách hàng.

4 : Điện áp âm đầu ra module 7660A cho ra điện áp âm ( -Vin )

Thông số sản phẩm:

1. Điện áp đầu vào : 3 12 DC . ( Có thể được tùy chỉnh )

2. Độ phóng đại: 1,5-1000 lần điều chỉnh, không điều chỉnh

3. Điện áp đầu vào tín hiệu: 100uV - 300 mV

4. Phạm vi đầu ra tín hiệu: ± ( Vin-2V )

5. Dòng ra điện áp âm:  lớn hơn -Vin . Do vấn đề về điện trở bên trong của đầu ra chip điện áp âm , đầu ra thực tế lớn hơn -Vin và công suất tải càng lớn thì độ sụt áp càng lớn.

6. Điện áp bù:  50μV .
7. Dòng điện đầu vào : 1.0nA  (tối đa).

8. Tỷ lệ loại bỏ chế độ phổ biến: 100dB

9. Độ lệch điện áp  lệch : 0,6μV / ° C (tối đa).

10. Ổn định, thời gian: tối đa 2μV / tháng
