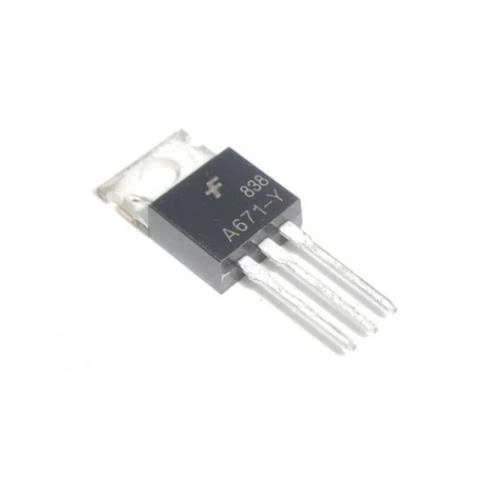

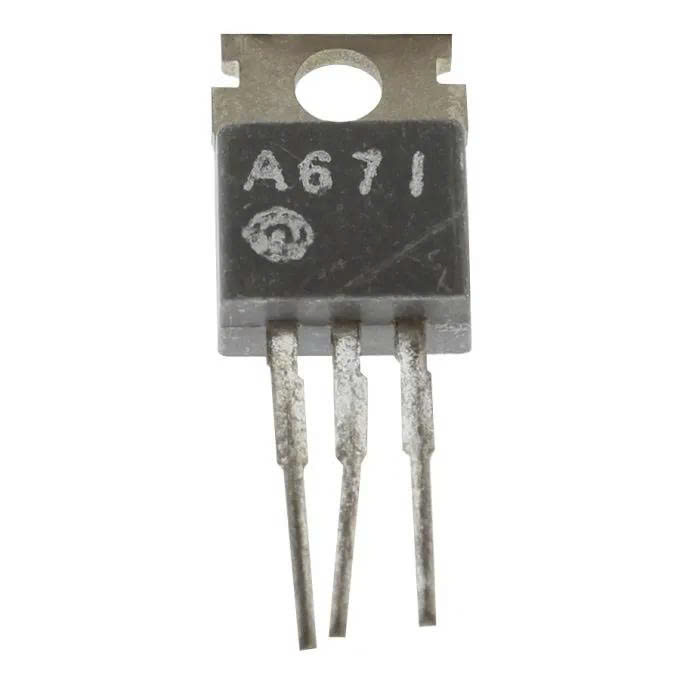

A671 TRANSISTOR PNP 3A 50V TO220

A671 TRANSISTOR PNP 3A 50V TO220

4.000₫

Hết hàng


Tổng quan

  • Loại: PNP BJT công suất

  • Mã bộ: 2SA671 (thường chỉ in trên vỏ là “A671”)

  • Nhà sản xuất nổi bật: Wing Shing, JMnic, Inchange và các OEM khác

🔋 Thông số cực đại (Ta = 25 °C)

Thông số Giá trị
V_CBO / V_CEO –50 V
V_EBO –4 ÷ –5 V
I_C (max) –3 A
P_C (tháo tản) 25 W
Nhiệt độ nối –55 °C…+150 °C
Lưu trữ –55 °C…+150 °C

⚙️ Tính năng điện

  • h_FE (β): 35–200; tuỳ loại (A/B/C)

    • 2SA671-A: h_FE ≈ 35–70

    • B: 60–120

    • C: 100–200

  • f_T: khoảng 5 MHz (thấp hơn bản A: ~32 MHz)

  • V_CE(sat): thấp (đặc trưng transistor vùng bão hoà, dạng power)

🏷️ Đóng gói & Chân

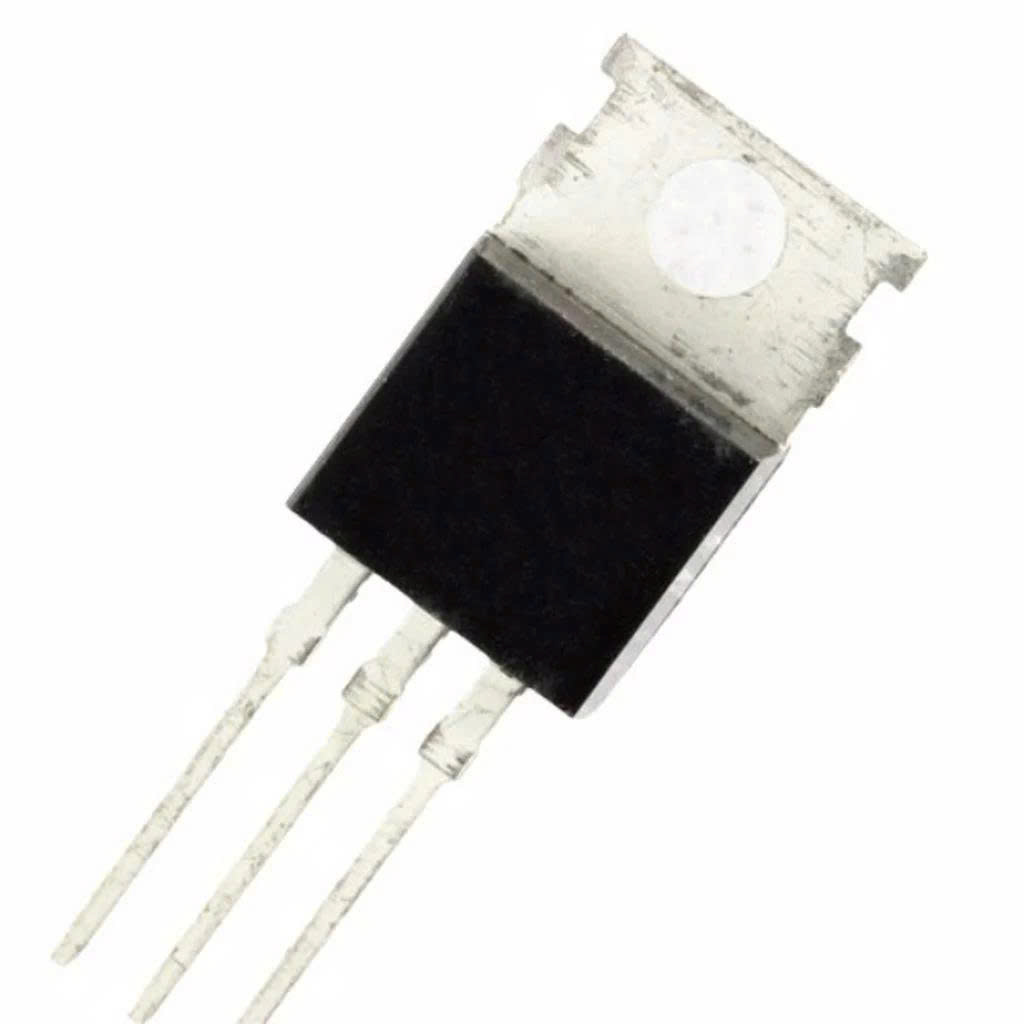

  • Package: TO‑220, 3 chân, dễ lắp trên tản nhiệt

  • Pinout:

    1. Emitter

    2. Collector (gắn tản nhiệt)

    3. Base

🛠 Ứng dụng

  • Amplifier âm tần thấp

  • Switch – mạch điện tử dòng cao

  • Phối ghép với transistor NPN 2SC1061 để tạo cặp đảo

✅ Thay thế & tương đương

  • Có thể thay thế bởi: BD242A/B/C, BD304, BD798, BDX78, vv.

  • Transistor NPN bổ sung dùng cho cặp bù: 2SC1061
